Eckdaten
Maschinentyp: Vernetzte Präzisions-Flach- und Profilschleifmaschine
Steuerung: Smart-Touch CONNECT-Steuerung (OPC UA ready)
Schleifbereich: Feste Schleifbreite von 200 mm bei einer Schleiflänge von 400 mm
Einsatzbereich: Flexibler Serienbetrieb mit Zyklenverkettung und digitaler Zeichnungsbereitstellung.
Bilder
-

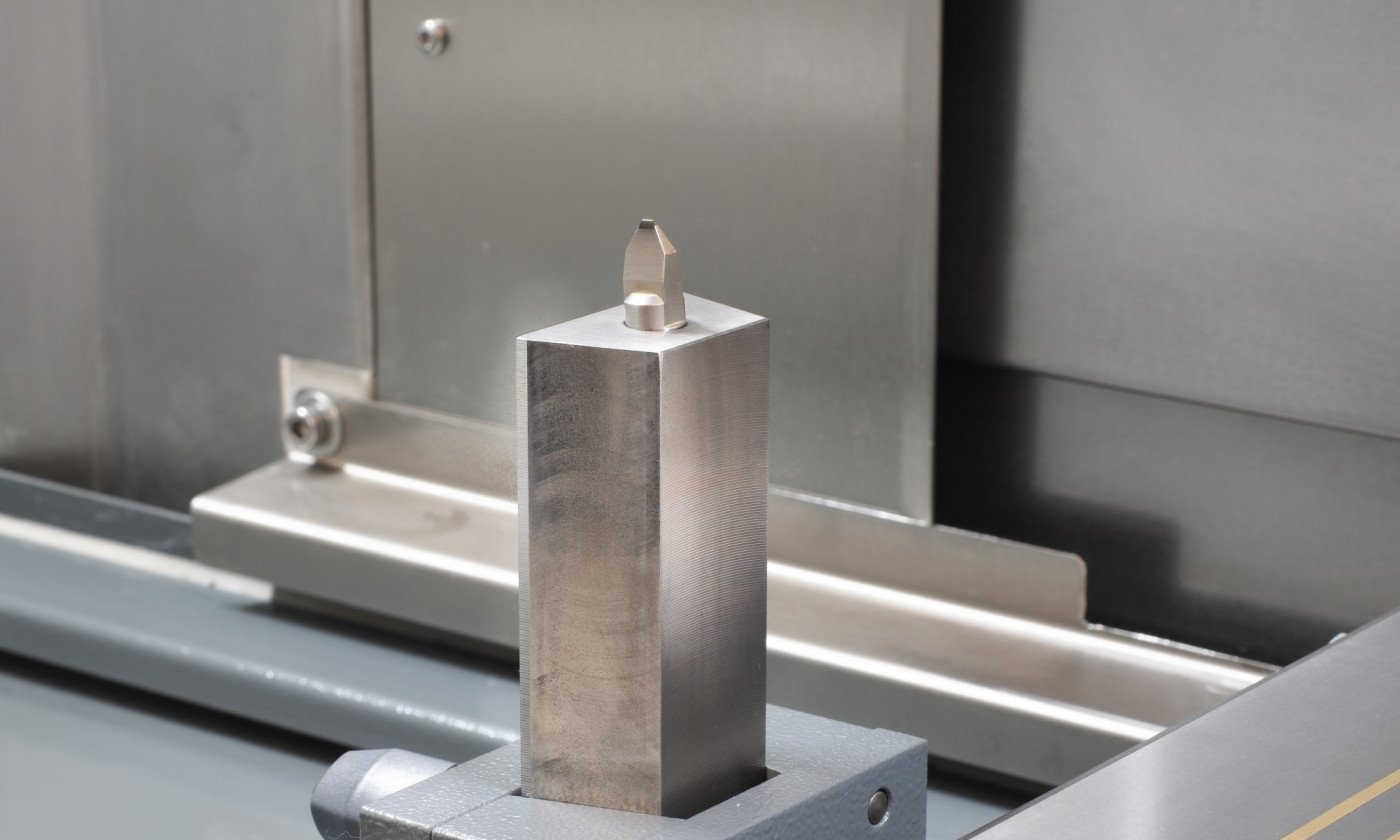

Formdiamant
-

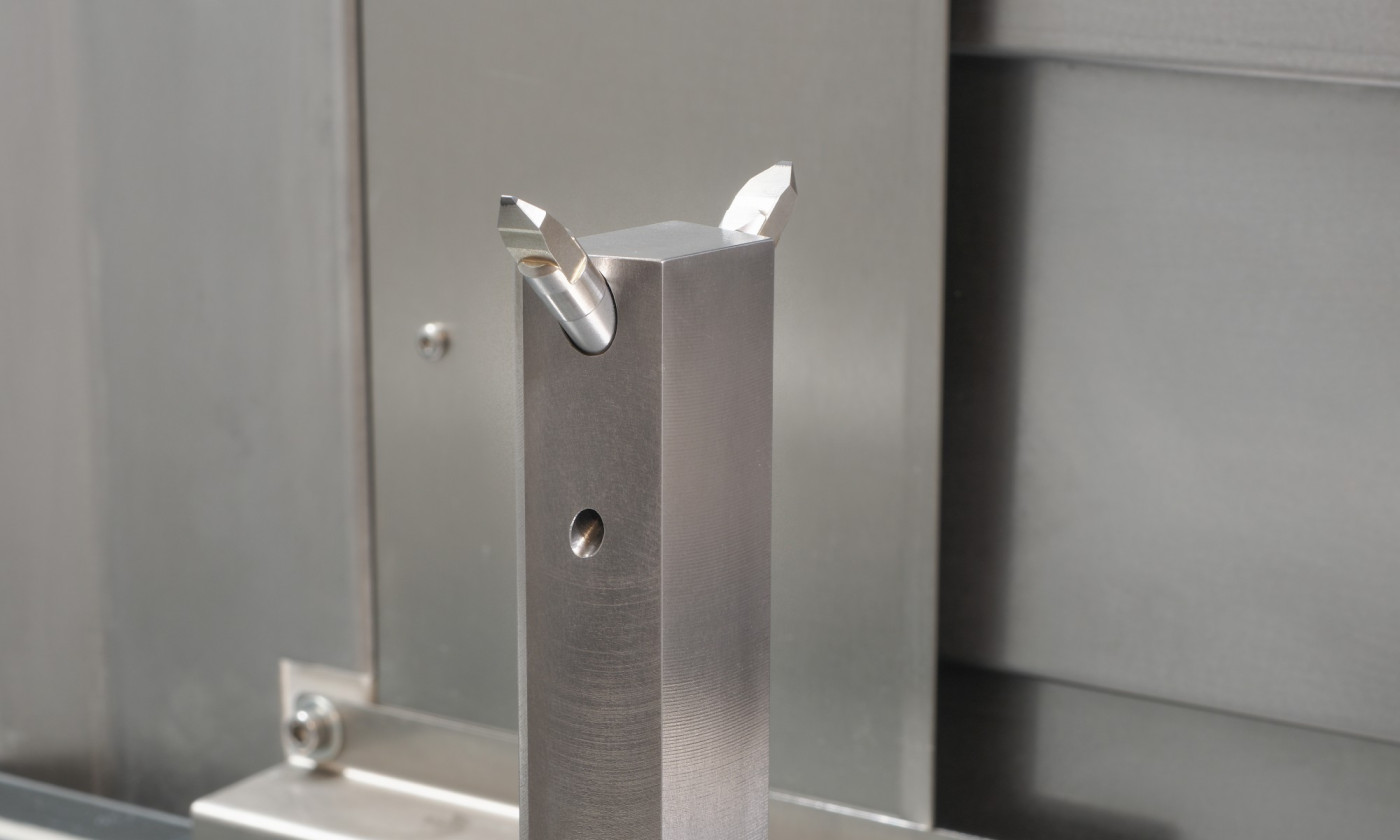

Gabelabrichter
-

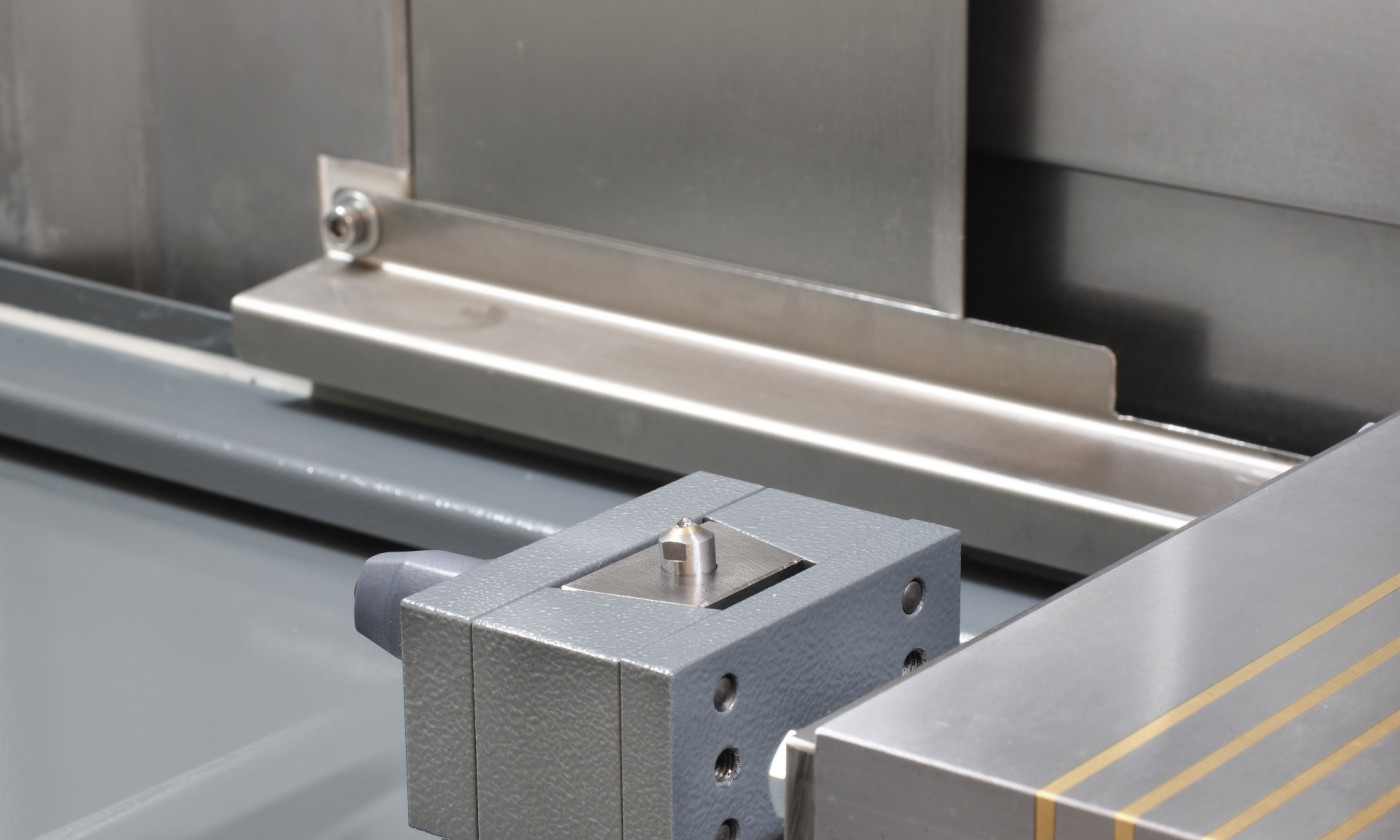

Einkornabrichter
-

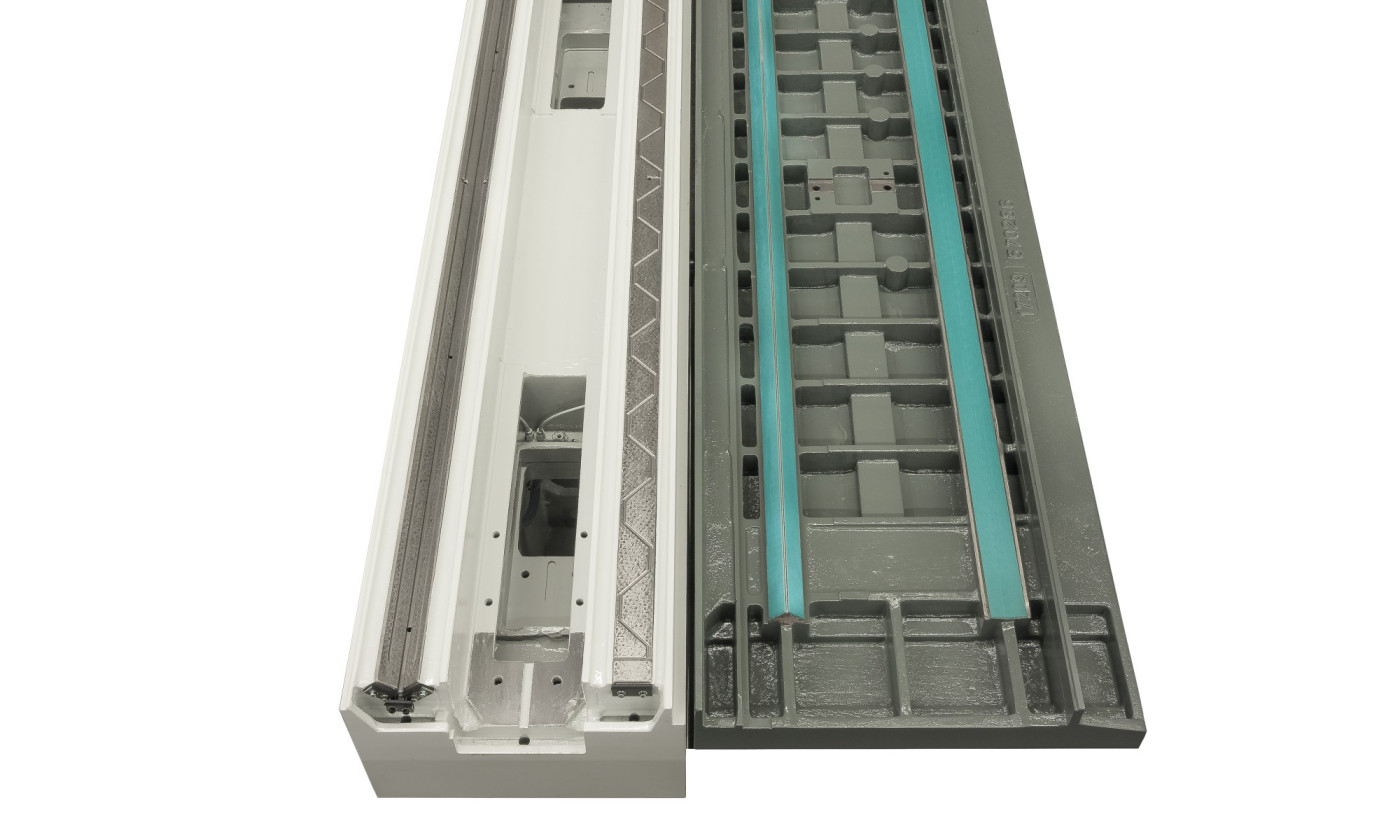

V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung
-

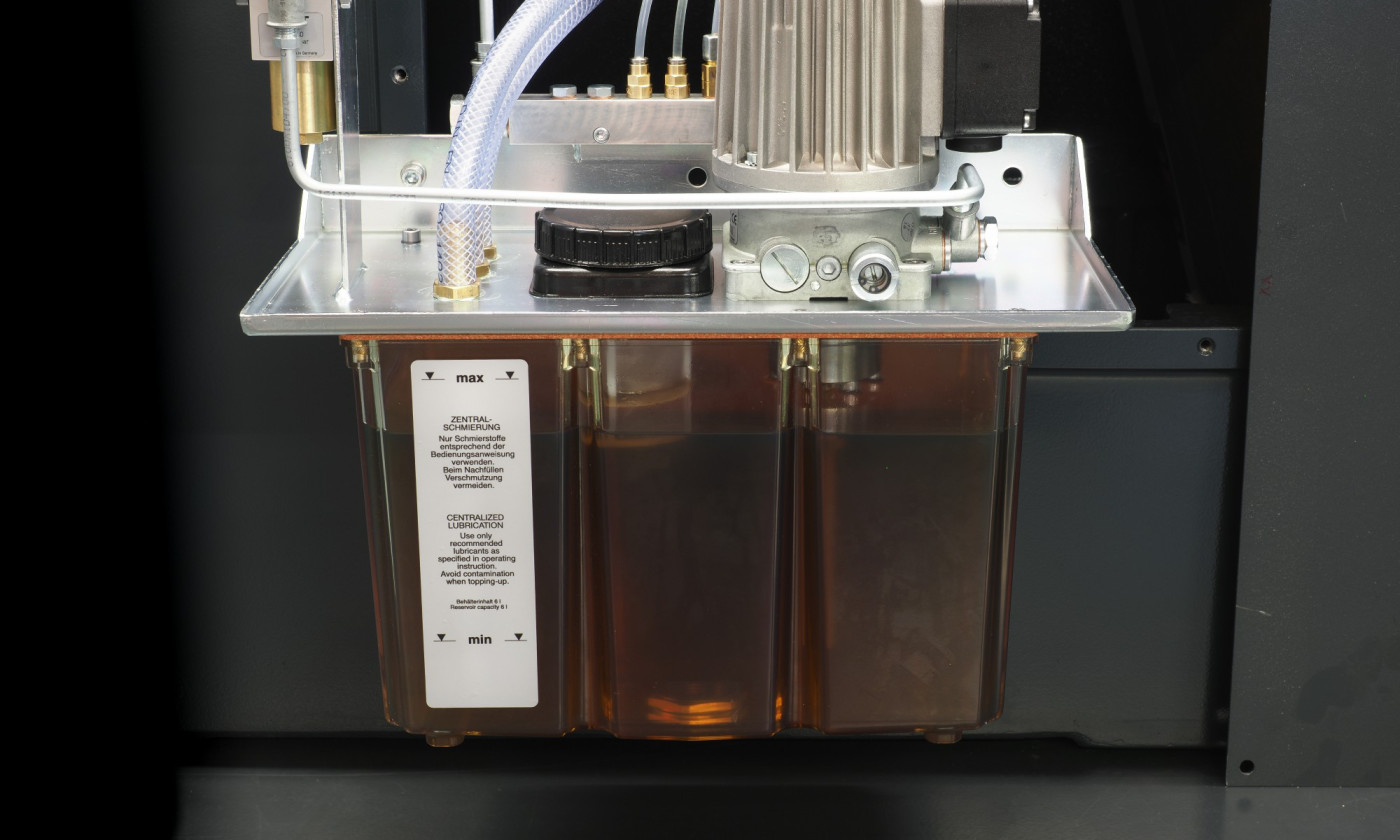

Automatische Zentralschmierung der Führungen
Hardware
Stabiler Grundaufbau: Das Maschinenbett in bewährter Guss-Konstruktion verfügt über eine aufwendige Verrippung – für maximale Steifigkeit und optimale Dämpfungseigenschaften.
Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für exzellente Dämpfung.
Zahnriementrieb in der Längsachse (X): Der Tischantrieb ermöglicht besonders harmonische Bewegungen und stufenlos regelbare Geschwindigkeiten von bis zu 35.000 mm/min. Das System ist thermisch absolut stabil, hochgradig energieeffizient und zeichnet sich durch eine extrem wartungsarme Konstruktion aus.
Kugelrollspindeln & Glasmaßstäbe (Y/Z): Quer- und Senkrechtachse sind standardmäßig mit hochpräzisen Spindeln sowie linearen Glasmaßstäben zur direkten Positionsrückmeldung ausgestattet – für maximale Positioniergenauigkeit.
Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und garantiert einen wartungsarmen Betrieb.
Sichere Vollraumkapselung: Schützt Bediener und Umwelt und sorgt für höchste Luftqualität in der Halle. Da die serienmäßig geschlossene Bauweise den unbedenklichen Einsatz maximaler Bearbeitungsparameter erlaubt, profitieren Sie direkt von schnelleren Prozessen.
Flexibles Satelliten-Handrad: Im Einrichtbetrieb lassen sich alle Achsen feinfühlig über ein elektrisches Handrad verfahren (wählbare Inkrementgrößen: 1 µm, 10 µm oder 100 µm).
Software
Eigens entwickelte G+H-Software: Das zukunftsweisende Smart-Touch-Bedienkonzept mit großzügig dimensioniertem Farb-Touchscreen ist konsequent für die papierlose Fertigung optimiert und ermöglicht eine intuitive Steuerung direkt an der Maschine – ganz ohne Programmierkenntnisse.
Integrierte Zeichnungs- und Dokumentenanzeige: Konstruktionszeichnungen und Dokumente (z. B. im PDF-, DXF- oder DWG-Format) lassen sich ohne Umwege direkt auf dem Steuerungsbildschirm aufrufen und visualisieren.
Zukunftssichere IoT-Konnektivität: Die vollständige Netzwerkanbindung erlaubt eine zentrale Datensicherung sowie eine schnelle Remotediagnose und den Teleservice. Das System ist bereits optimal für moderne Schnittstellenstandards wie OPC UA vorbereitet.
Erweiterte Zyklenverkettung: Ermöglicht die flexible, logische Verkettung von bis zu 7 Schleifzyklen für komplexe Bearbeitungsabläufe in einer Aufspannung. Die vollständige Übersicht aller integrierten Zyklen finden Sie weiter unten in den technischen Daten.
Integrierte Werkstück- und Profildatenbank: Der leistungsstarke Datenspeicher erlaubt die komfortable Verwaltung und den schnellen Abruf von bis zu 100 Werkstücken und bis zu 25 unterschiedlichen Schleifscheibenprofilen.
Sichere Benutzerverwaltung: Eine passwortgeschützte Rechteverwaltung ermöglicht die Vergabe dedizierter Benutzer- und Programmierberechtigungen, um sensible Prozesse vor unbefugtem Zugriff zu schützen.
Technische Daten
Maschinengrösse:
Arbeitsbereich
Standard (Option)- Schleiflänge
- 400 mm
- Schleifbreite
- 200 mm
- Schleifhöhe
- 300 mm (450 mm)
- Tischbelastung
- 150 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 420 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 110 – 415 mm (110 – 565 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 200 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 2 kW (3,7 | 7 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 225 x 25 x 51 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
