Eckdaten
Maschinentyp: Vernetzte Präzisions-Flach- und Profilschleifmaschine
Steuerung: Smart-Touch CONNECT-Steuerung (OPC UA ready)
Schleifbereich: Feste Schleifbreite von 500 mm bei Schleiflängen von 600 bis 1000 mm
Einsatzbereich: Flexibler Serienbetrieb mit Zyklenverkettung und digitaler Zeichnungsbereitstellung.
Bilder
-

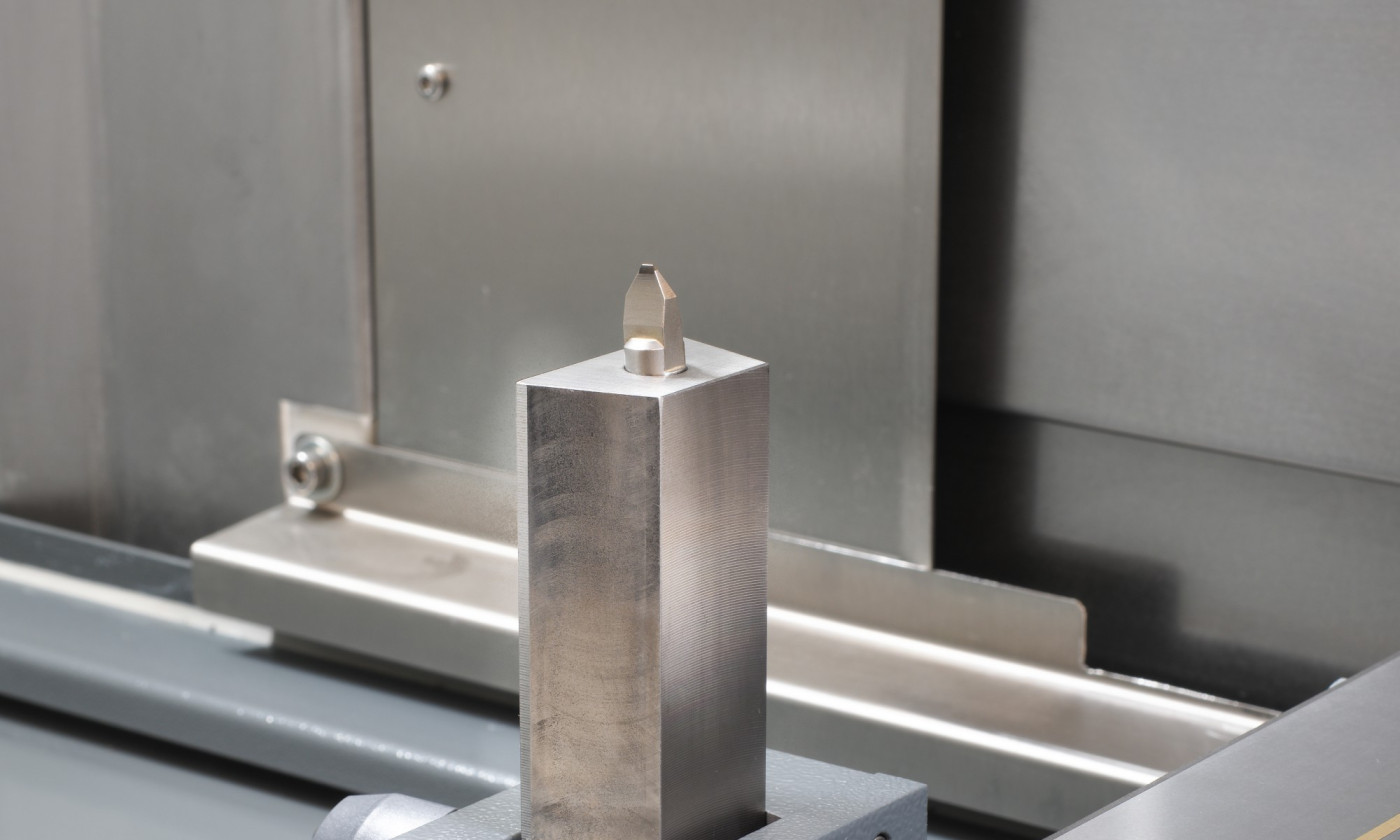

Formdiamant
-

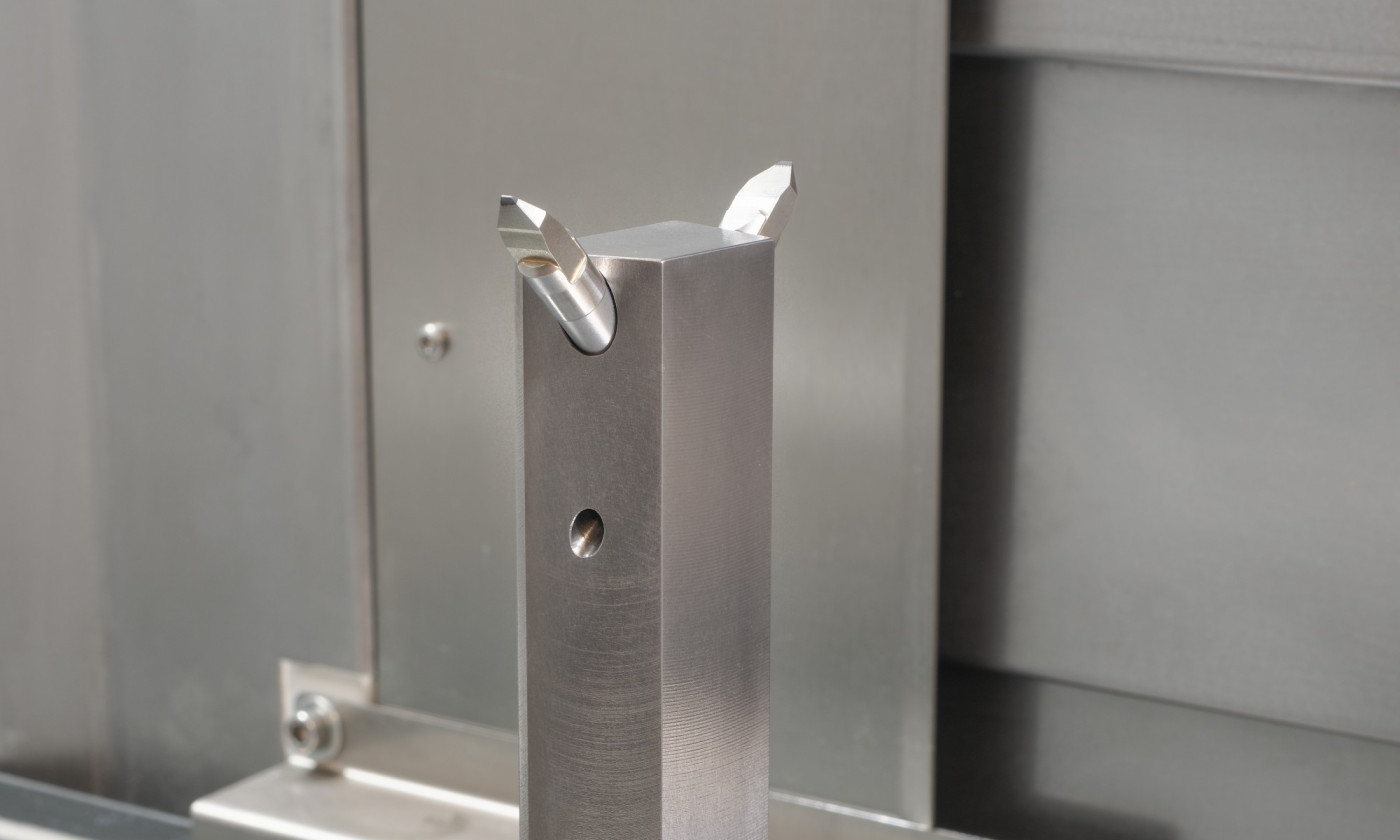

Gabelabrichter
-

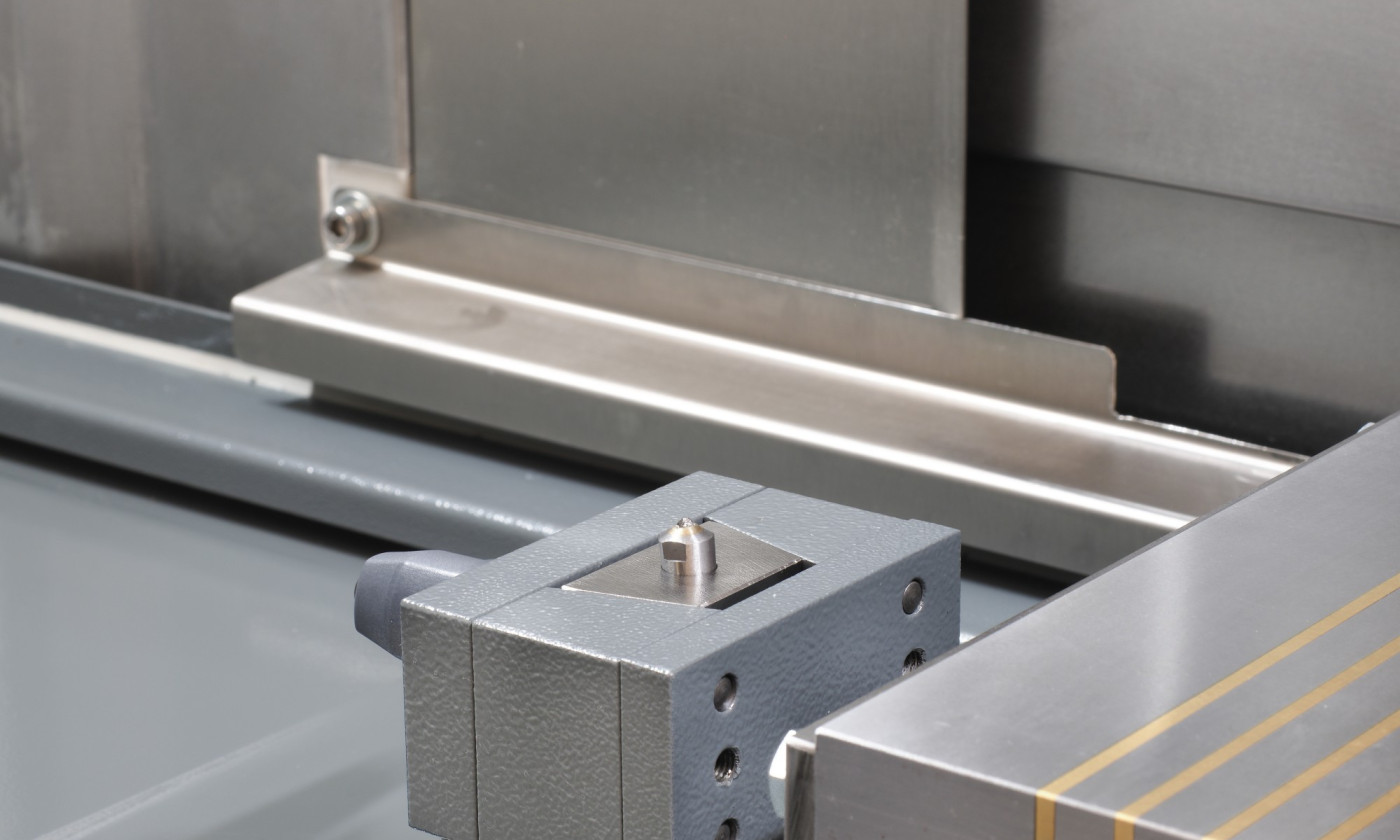

Einkornabrichter
-

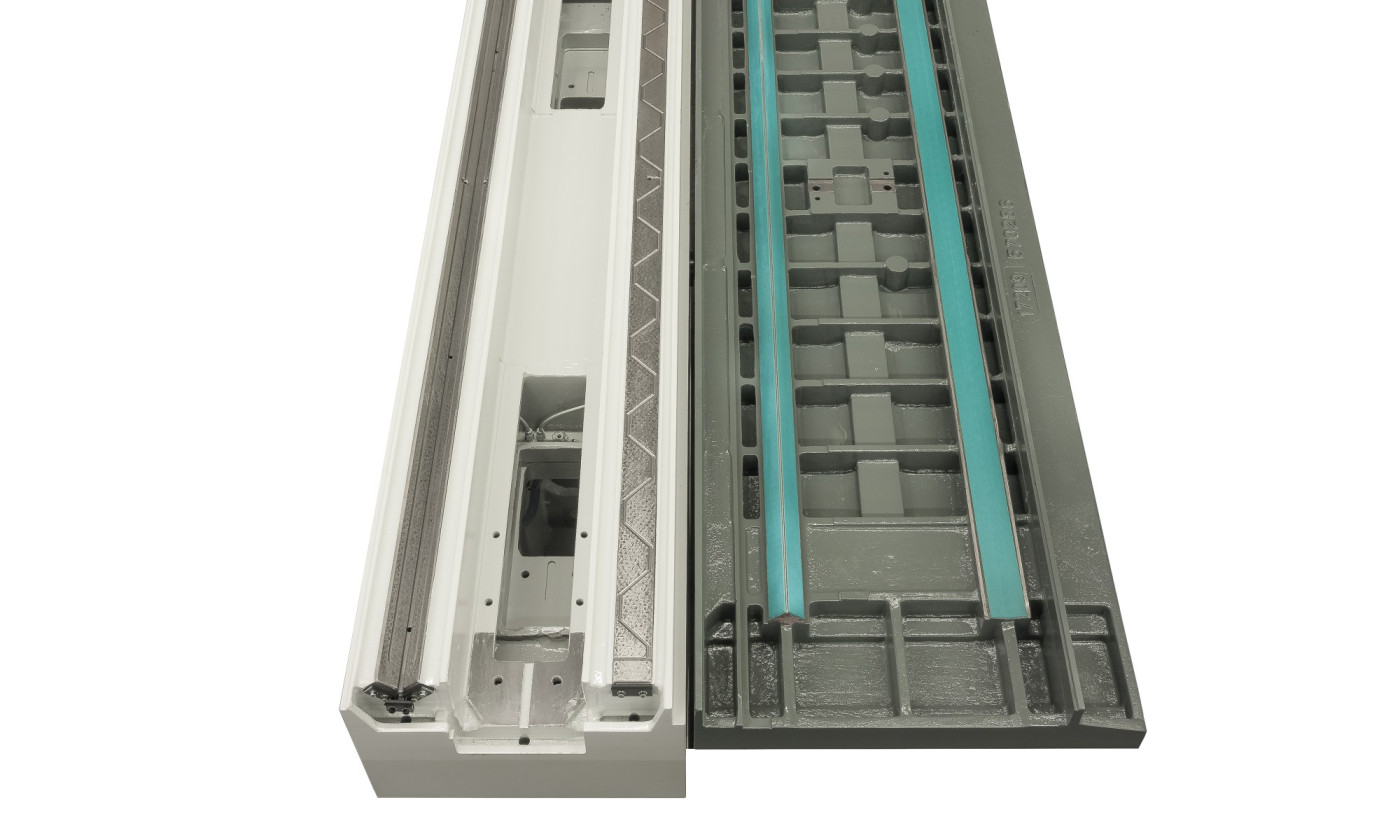

V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung
-

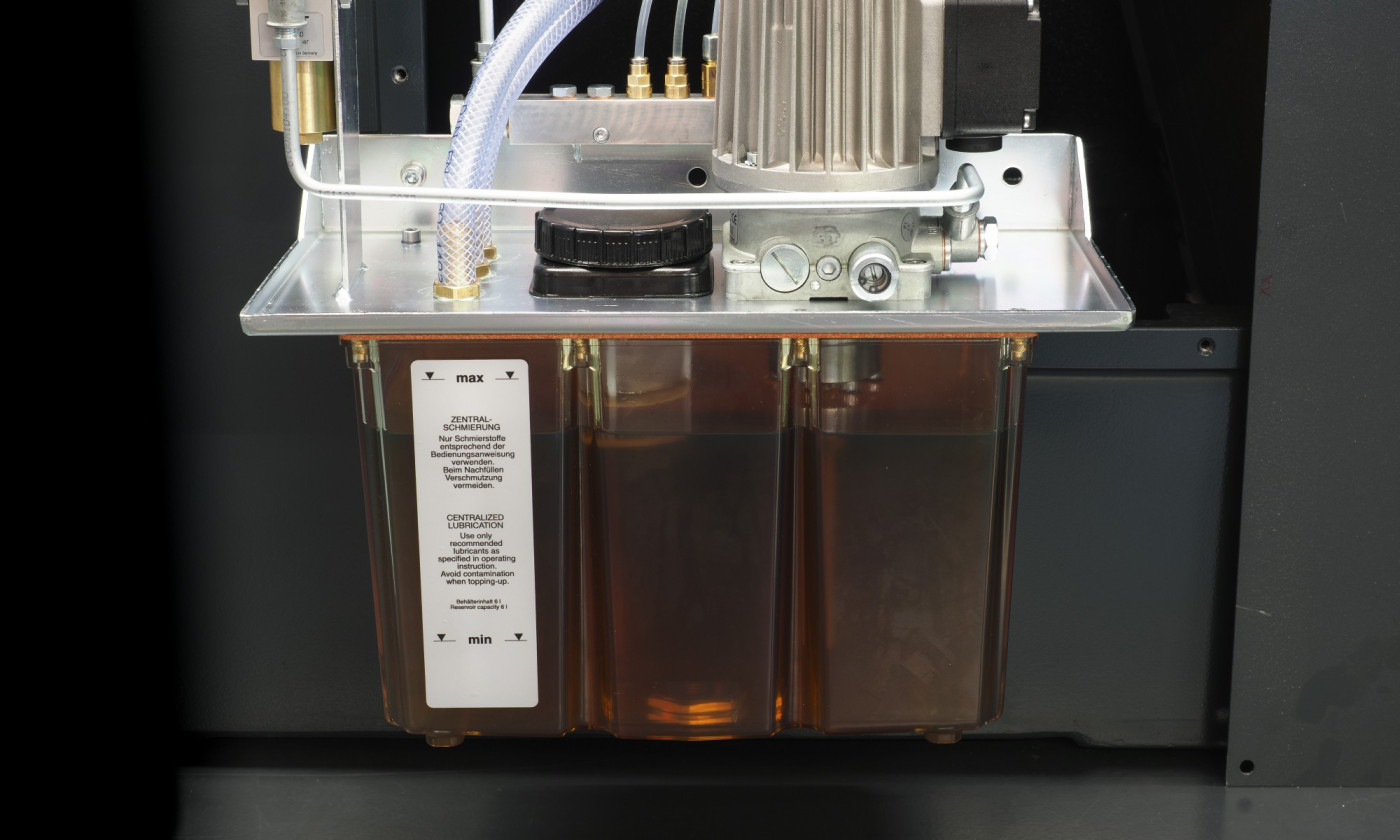

Automatische Zentralschmierung der Führungen
Hardware
Stabiler Grundaufbau: Das Maschinenbett in bewährter Guss-Konstruktion verfügt über eine aufwendige Verrippung – für maximale Steifigkeit und optimale Dämpfungseigenschaften.
Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für exzellente Dämpfung.
Wälzring-Gewindetrieb in der Längsachse (X): Dieser Antrieb sorgt selbst bei hohen Tischlasten für absolut spielfreie, kraftvolle Vorschubbewegungen und konstante Geschwindigkeiten von bis zu 35.000 mm/min. Im Vergleich zu einer hydraulisch betriebenen Maschine ist dieses System thermisch absolut stabil, hochgradig energieeffizient und extrem wartungsarm.
Kugelrollspindeln & Glasmaßstäbe (Y/Z): Quer- und Senkrechtachse sind standardmäßig mit hochpräzisen Spindeln sowie linearen Glasmaßstäben zur direkten Positionsrückmeldung ausgestattet – für maximale Positioniergenauigkeit.
Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und garantiert einen wartungsarmen Betrieb.
Sichere Vollraumkapselung: Schützt Bediener und Umwelt und sorgt für höchste Luftqualität in der Halle. Da die serienmäßig geschlossene Bauweise den unbedenklichen Einsatz maximaler Bearbeitungsparameter erlaubt, profitieren Sie direkt von schnelleren Prozessen.
Flexibles Satelliten-Handrad: Im Einrichtbetrieb lassen sich alle Achsen feinfühlig über ein elektrisches Handrad verfahren (wählbare Inkrementgrößen: 1 µm, 10 µm oder 100 µm).
Software
Eigens entwickelte G+H-Software: Das zukunftsweisende Smart-Touch-Bedienkonzept mit großzügig dimensioniertem Farb-Touchscreen ist konsequent für die papierlose Fertigung optimiert und ermöglicht eine intuitive Steuerung direkt an der Maschine – ganz ohne Programmierkenntnisse.
Integrierte Zeichnungs- und Dokumentenanzeige: Konstruktionszeichnungen und Dokumente (z. B. im PDF-, DXF- oder DWG-Format) lassen sich ohne Umwege direkt auf dem Steuerungsbildschirm aufrufen und visualisieren.
Zukunftssichere IoT-Konnektivität: Die vollständige Netzwerkanbindung erlaubt eine zentrale Datensicherung sowie eine schnelle Remotediagnose und den Teleservice. Das System ist bereits optimal für moderne Schnittstellenstandards wie OPC UA vorbereitet.
Erweiterte Zyklenverkettung: Ermöglicht die flexible, logische Verkettung von bis zu 7 Schleifzyklen für komplexe Bearbeitungsabläufe in einer Aufspannung. Die vollständige Übersicht aller integrierten Zyklen finden Sie weiter unten in den technischen Daten.
Integrierte Werkstück- und Profildatenbank: Der leistungsstarke Datenspeicher erlaubt die komfortable Verwaltung und den schnellen Abruf von bis zu 100 Werkstücken und bis zu 25 unterschiedlichen Schleifscheibenprofilen.
Sichere Benutzerverwaltung: Eine passwortgeschützte Rechteverwaltung ermöglicht die Vergabe dedizierter Benutzer- und Programmierberechtigungen, um sensible Prozesse vor unbefugtem Zugriff zu schützen.
Technische Daten
Maschinengrösse:
Arbeitsbereich
Standard (Option)- Schleiflänge
- 800 mm
- Schleifbreite
- 500 mm
- Schleifhöhe
- 425 mm (625 mm)
- Tischbelastung
- 1.100 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 850 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 180 – 625 mm (180 – 825 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 500 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 11 kW (15 | 17 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 400 x 100 x 127 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
Arbeitsbereich
Standard (Option)- Schleiflänge
- 1.000 mm
- Schleifbreite
- 500 mm
- Schleifhöhe
- 425 mm (625 mm)
- Tischbelastung
- 1.380 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 1.050 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 180 – 625 mm (180 – 825 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 500 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 11 kW (15 | 17 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 400 x 100 x 127 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
Arbeitsbereich
Standard (Option)- Schleiflänge
- 1.200 mm
- Schleifbreite
- 500 mm
- Schleifhöhe
- 425 mm (625 mm)
- Tischbelastung
- 1.650 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 1.250 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 180 – 625 mm (180 – 825 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 500 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 11 kW (15 | 17 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 400 x 100 x 127 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
Arbeitsbereich
Standard (Option)- Schleiflänge
- 1.500 mm
- Schleifbreite
- 500 mm
- Schleifhöhe
- 425 mm (625 mm)
- Tischbelastung
- 1.970 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 1.550 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 180 – 625 mm (180 – 825 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 500 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 11 kW (15 | 17 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 400 x 100 x 127 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
Arbeitsbereich
Standard (Option)- Schleiflänge
- 2.000 mm
- Schleifbreite
- 500 mm
- Schleifhöhe
- 425 mm (625 mm)
- Tischbelastung
- 2.930 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 2.050 mm
- Tischgeschwindigkeit
- 0,001 – 35 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Spindelmitte
- 180 – 625 mm (180 – 825 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
Z-Achse Querbewegung
Standard (Option)- Querweg max.
- 500 mm
- Quergeschwindigkeit max.
- 4.000 mm/min
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 11 kW (15 | 17 kW)
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 400 x 100 x 127 mm
Schleifoperationen
Standard (Option)- Planschleifen
- Einstechschleifen
- Stirnschleifen
- Tiefschleifen (Vollschnitt)
- Profilschleifen mit Interpolation (X/Y oder Y/Z)
- nur Schräge in Y/Z
- Nuten gleicher Teilung
- 7
- Nuten ungleicher Teilung
- 7
- Multi-Planschleifen
- Passungs-Schleifen
- Tiefschleifen 3D (Interpolation aller 3 Achsen)
- Rundschleifen-Einstechen
- Rundschleifen-Längs
- Unrund-Schleifen
- Gewindeschleifen
- Koordinatenschleifen
- Operationen pro Werkstück
- 7
- Anzahl Speicherung Werkstücke
- 100
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
