Serie

RS CT CB

Die Präzisions-Rundschleifmaschine mit praxisorientierter CB-Zyklensteuerung für die effiziente Bearbeitung kleinerer Werkstücke. Alle Linearführungen sind als geschliffene und handgeschabte V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung ausgeführt. Als ultrakompakte Einstiegslösung ist dieses Modell mit einer Schleifscheibe von 300 x 25 x 51 mm optimal auf das µm-genaue Schleifen von Einzelteilen, Kleinserien und Werkzeugen bis zu einem Gewicht von 50 kg ausgelegt.

Eckdaten

  • Maschinentyp: Präzisions-Rundschleifmaschine

  • Steuerung: Rechner-programmierbare CB-Zyklensteuerung (RPS)

  • Schleifbereich: Spitzenweite von 300 mm und 140 mm Spitzenhöhe (max. 50 kg Werkstückgewicht)

  • Einsatzfokus: Einfache Bearbeitung kleinerer Bauteile und Werkzeuge bei minimalem Platzbedarf.

Bilder

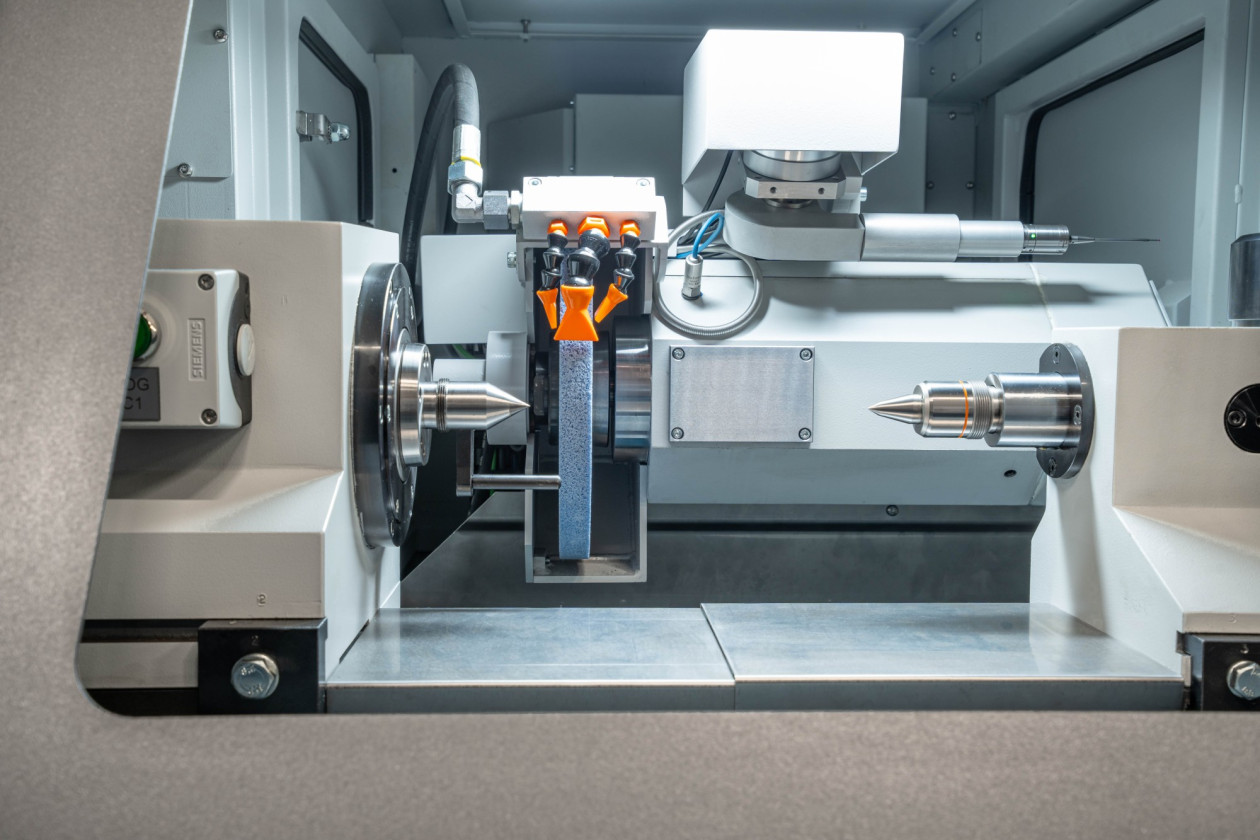

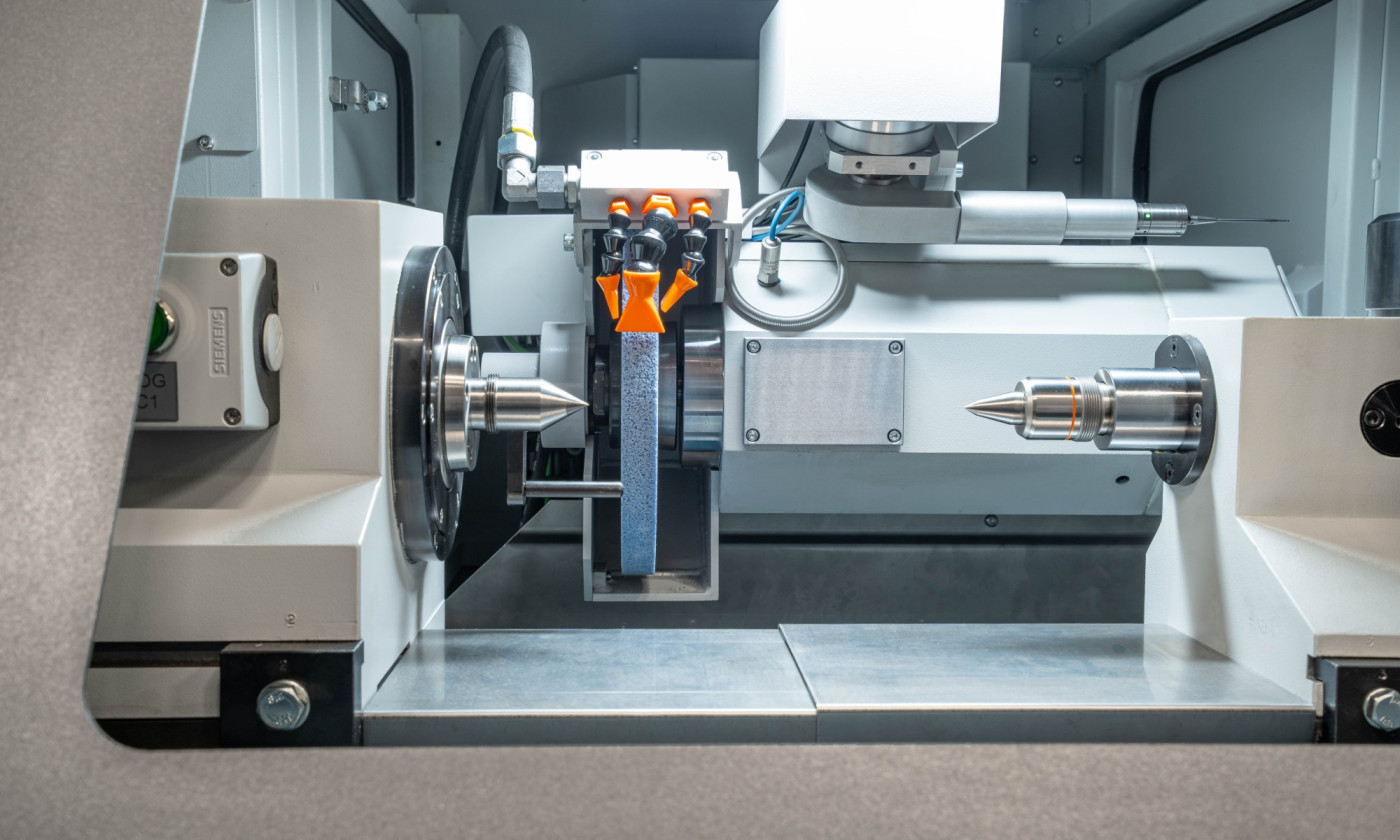

  • Arbeitsraum der Maschinenserie RS CT CB

    Arbeitsraum

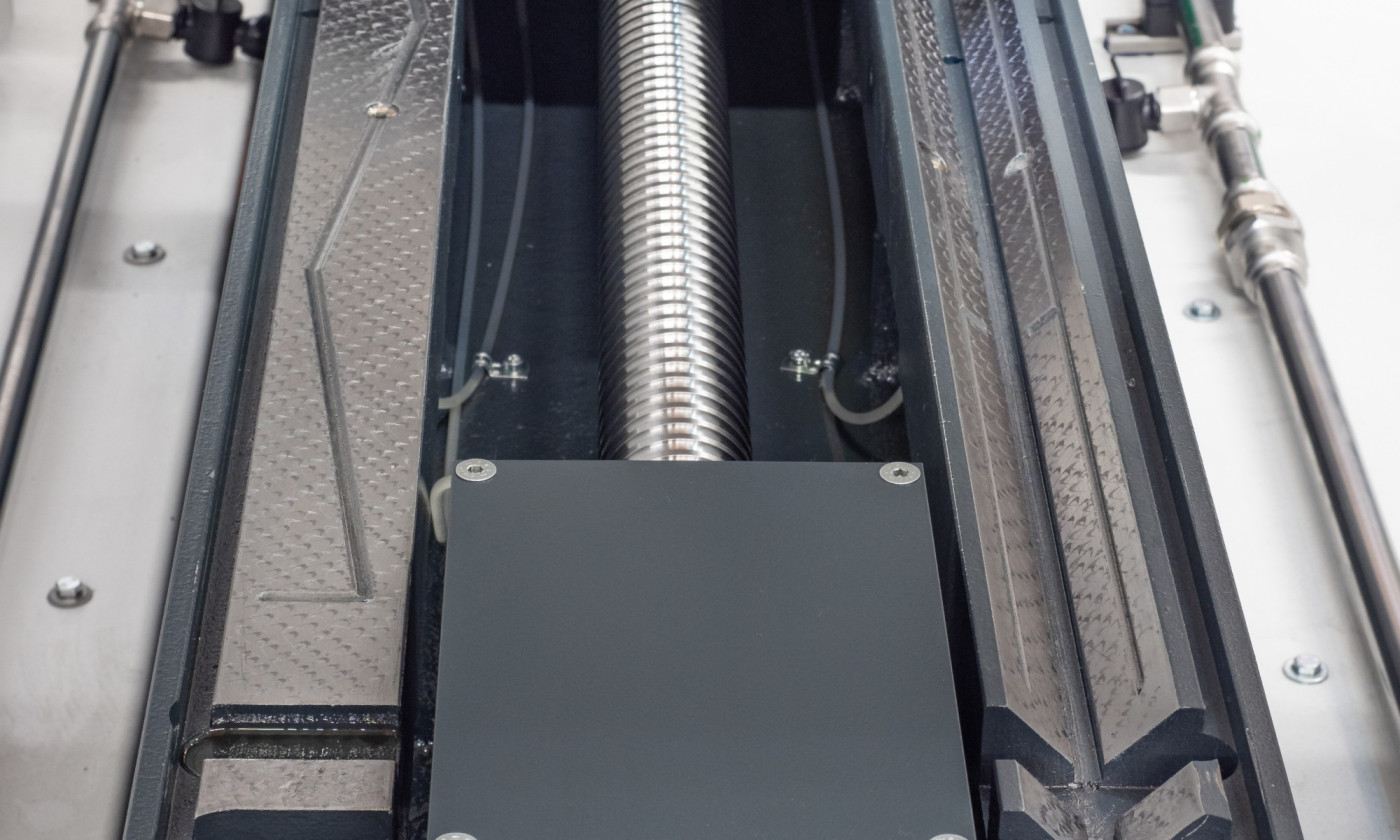

  • V-Flach-Gleitbahnen RS CT CB

    V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung

    Hardware

    Stabiler Grundaufbau: Das aufwendig verrippte, schwere Guss-Maschinenbett garantiert exzellente statische und dynamische Steifigkeit sowie eine optimale Vibrationsdämpfung im kontinuierlichen Einsatz.

    Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für maximale Schwingungsdämpfung und höchste Oberflächengüte bei der Rundbearbeitung.

    Kugelrollspindeln (X/Z) & Glasmaßstäbe (X): Zustell- und Längsachsen sind standardmäßig mit hochpräzisen Kugelrollspindeln sowie in der X-Achse mit optischen, linearen Glasmaßstäben zur direkten, hochgenauen Positionsrückmeldung ausgestattet (Z-Achse optional).

    Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und gewährleistet einen wartungsarmen Betrieb.

    Sichere Vollraumkapselung: Die serienmäßig geschlossene Kabine dämmt Emissionen effektiv ein, sorgt für saubere Luft in der Halle und leistet einen wesentlichen Beitrag zur maximalen Arbeitssicherheit im täglichen Betrieb.

    Flexibles Satelliten-Handrad: Im Einrichtbetrieb lassen sich alle Achsen extrem feinfühlig über ein mobiles Handrad verfahren (wählbare Inkremente: 1 µm, 10 µm oder 100 µm).

    Software

    Eigens entwickelte G+H-Software: Die dialoggeführte Steuerung basiert auf einem leistungsstarken Industrie-PC. Die Eingabe aller Daten erfolgt absolut unkompliziert und menügeführt im direkten Dialog – es sind keinerlei DIN-Code-Programmierkenntnisse erforderlich.

    Erweiterte Zyklenverkettung: Im vollautomatischen Betrieb lassen sich pro Werkstück bis zu 8 Schleifoperationen komfortabel miteinander verknüpfen, verwalten und kopieren. Die detaillierte Aufschlüsselung aller verfügbaren Verfahren finden Sie weiter unten in den technischen Daten.

    Integrierte Werkstück- und Profildatenbank: Sorgen für eine übersichtliche Verwaltung und Speicherung von Technologiedaten für bis zu 50 Werkstücke, 10 Schleifscheiben und 10 Abrichter. Das garantiert minimale Rüstzeiten bei wiederkehrenden Aufträgen.

    Automatisches Abrichten & Kompensation: Das programmgesteuerte Abrichten erfolgt direkt vom Werkstückspindelstock oder Reitstock aus, wobei die jeweiligen Abrichtbeträge steuerungsseitig vollautomatisch kompensiert werden.

    Konstante Umfangsgeschwindigkeit (V-konstant): Die integrierte Regelung passt die Spindeldrehzahl bei abnehmendem Schleifscheibendurchmesser kontinuierlich an, um ein absolut gleichbleibendes Schleifbild zu garantieren.

    Technische Daten

    Maschinengrösse:

    RS 300 CT CB
    Es können max. 3 und nur Produkte der selben Maschinenart verglichen werden

    Arbeitsbereich

    Standard (Option)
    Spitzenhöhe
    140 mm
    Spitzenweite
    300 mm
    Schleiflänge
    300 mm
    Werkstückgewicht zwischen Spitzen
    50 kg
    Belastung der Werkstückspindel beim Fliegendschleifen
    30 Nm

    X-Achse Zustellbewegung

    Standard (Option)
    Zustellgeschwindigkeit max.
    4.000 mm/min

    Z-Achse Tischbewegung

    Standard (Option)
    Tischgeschwindigkeit max.
    10000 mm/min

    C-Achse Werkstückspindelstock

    Standard (Option)
    Drehzahl
    0 – 600 min -1
    Aufnahmekegel
    MK 4 / KK 5

    B-Achse

    Standard (Option)
    Schwenkbereich

    Schleifspindel

    Standard (Option)
    Leistung Schleifspindelmotor mit Wasserkühlung
    5 kW
    Schnittgeschwindigkeit max.
    35 m/s (50 | 63 m/s)
    Schleifscheibe
    300 x 25 x 51 mm
    Planschleifscheibe rechts
    Innenschleifspindel

    Reitstock

    Standard (Option)
    Aufnahmekegel
    MK 4
    Werkstück-Spannung
    manuell

    Schleifoperationen

    Standard (Option)
    X-Einstechschleifen
    Z-Einstechschleifen
    Schrägeinstechschleifen
    Längsschleifen
    Multi-X-Einstechen
    Schrägoszillation
    Schleifen beliebiger freier Konturen
    Unrund-Schleifen
    Schleifen beliebiger Konen
    Pendelschleifen in X-Richtung
    Innenschleifen
    Gewindeschleifen
    Operationen pro Werkstück
    8
    Anzahl Speicherung Werkstücke
    50

    Netzwerkanbindung

    Standard (Option)
    Interne Datenspeicherung
    Ferndiagnose
    ()
