Serie

RS C CNC

Die High-End-Präzisions-Rundschleifmaschine mit modernster CNC-Steuerung für anspruchsvolle Serien- und Einzelfertigung. Alle Führungsbahnen sind als geschliffene und handgeschabte V-Flach-Gleitbahnen ausgeführt. Ausgestattet mit einer Schleifscheibe von 500 x 50 x 203,2 mm bietet diese universelle Standardgröße dank bis zu 26 verkettbaren Zyklen maximale Produktivität für Bauteile bis 100 kg bei voller digitaler Datennutzung.

Eckdaten

  • Maschinentyp: Präzisions-Rundschleifmaschine

  • Steuerung: Siemens SINUMERIK ONE Touch-CNC

  • Schleifbereich: Spitzenweiten von 600 bis 1.000 mm und 175 mm Spitzenhöhe (max. 100 kg Werkstückgewicht)

  • Einsatzfokus: Hochflexible Serienfertigung, Kontur- und Profilschleifen im modernen Maschinenbau.

Bilder

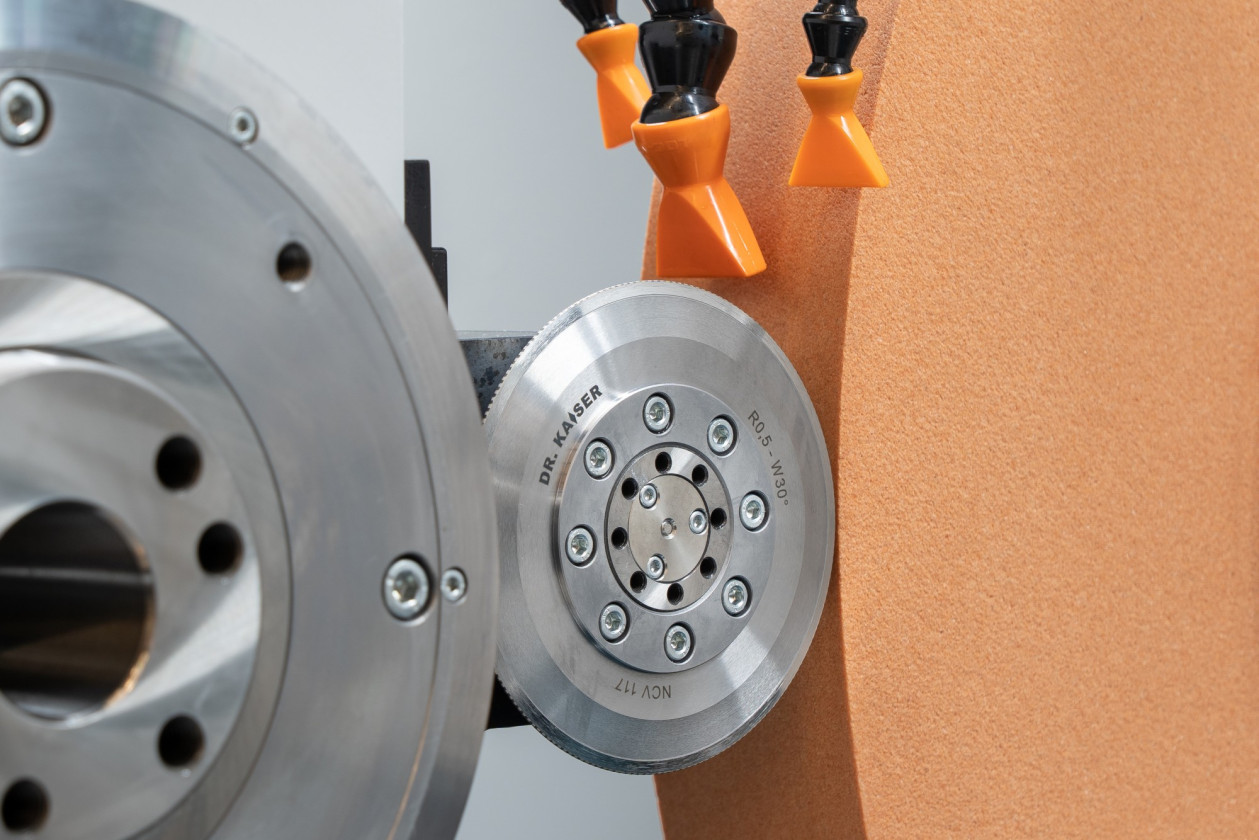

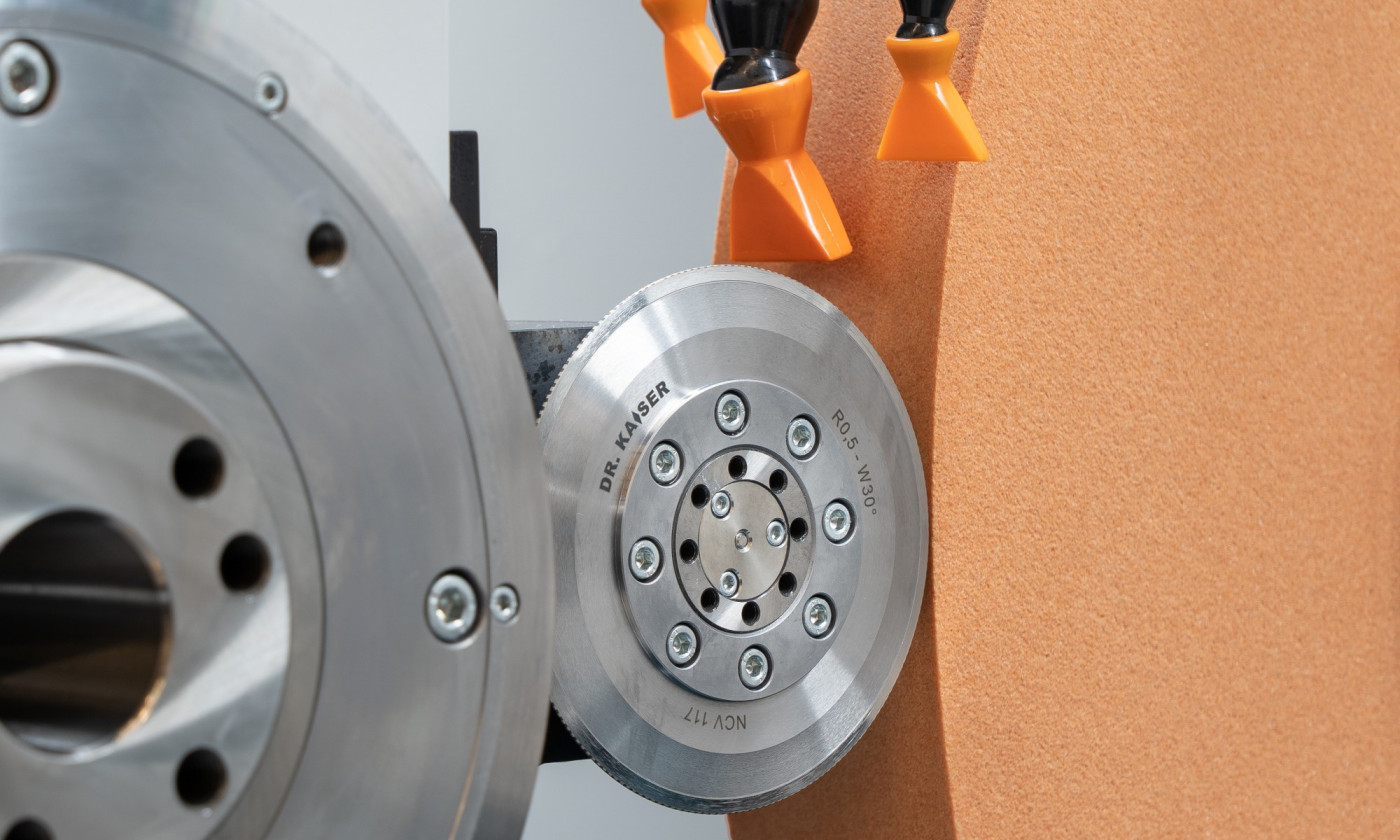

  • Abrichtspindel der Maschinenserie RS C CNC

    Abrichtspindel

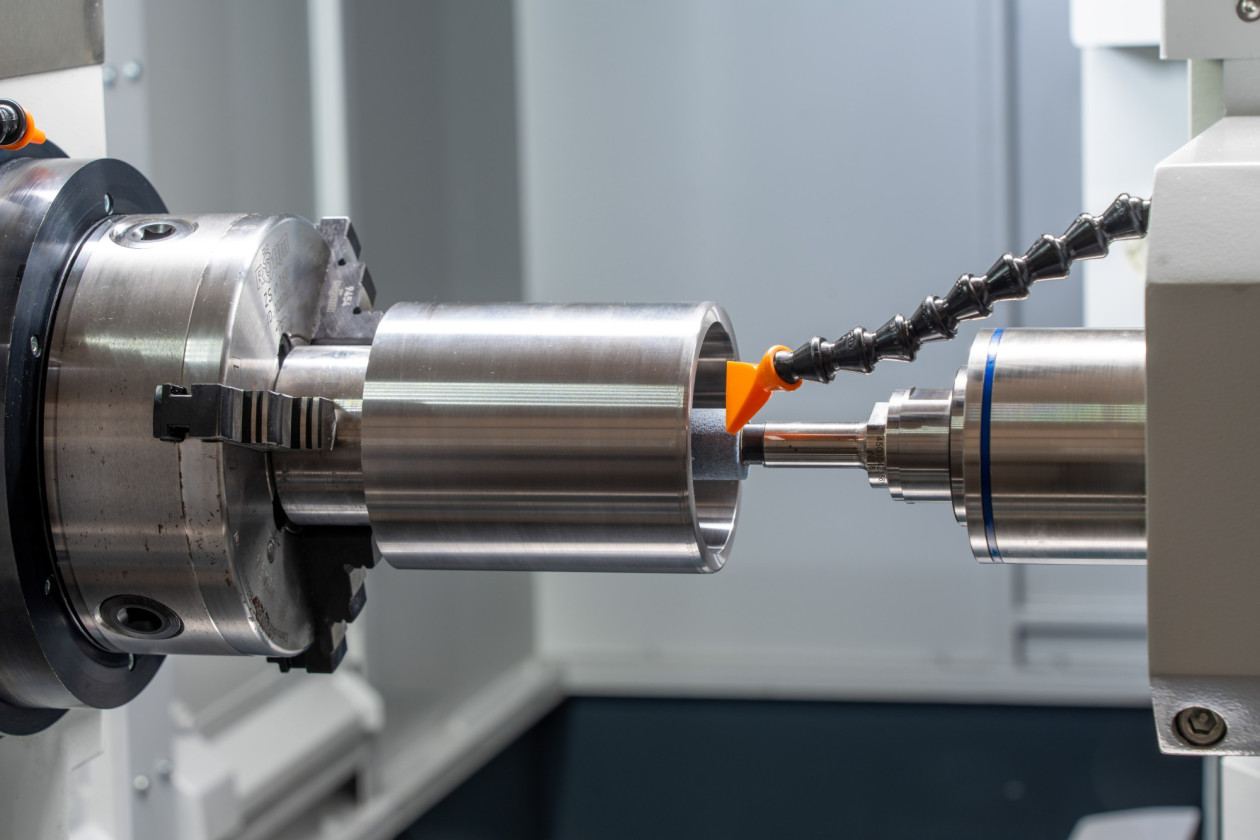

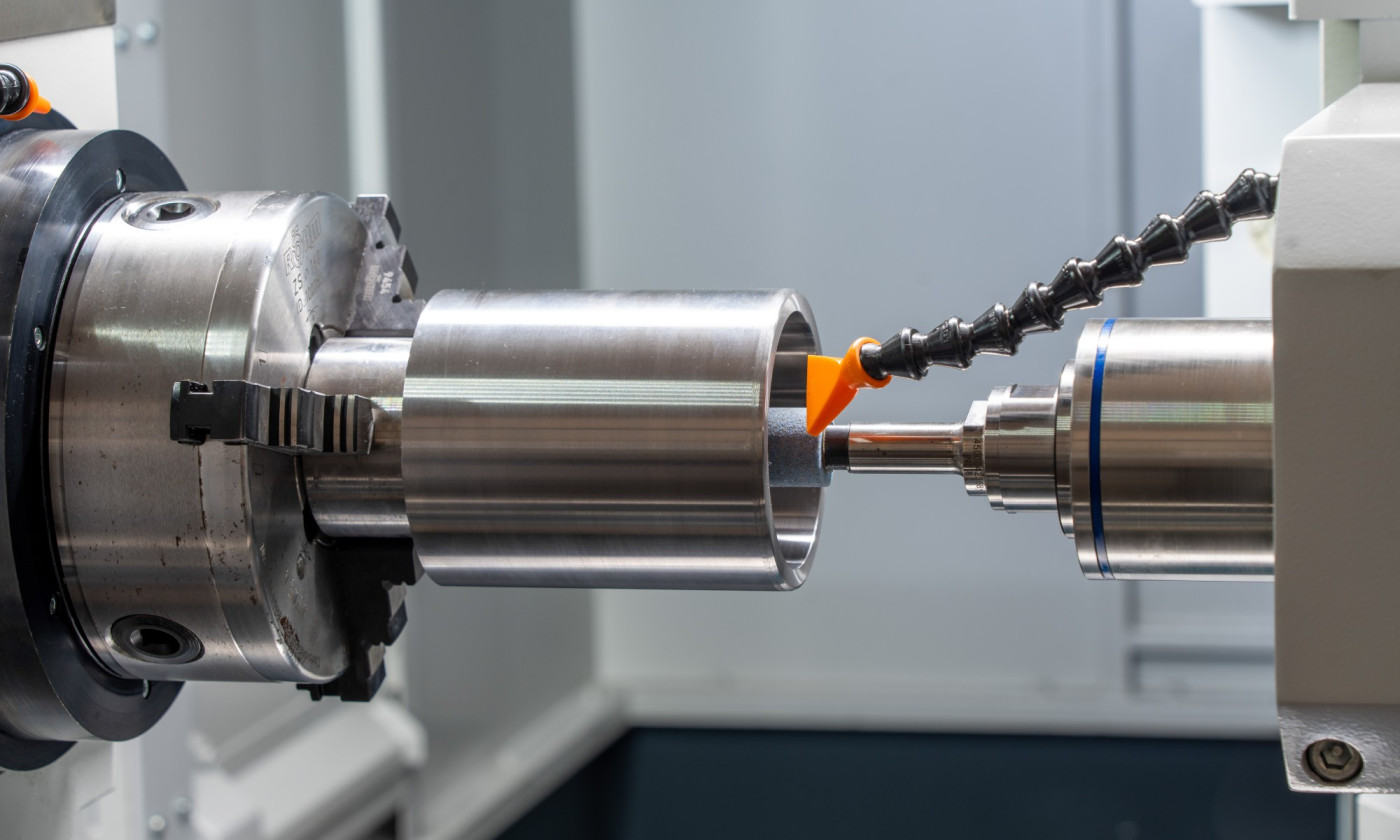

  • Innenschleifen mit der Maschinenserie RS C CNC

    Innenschleifen

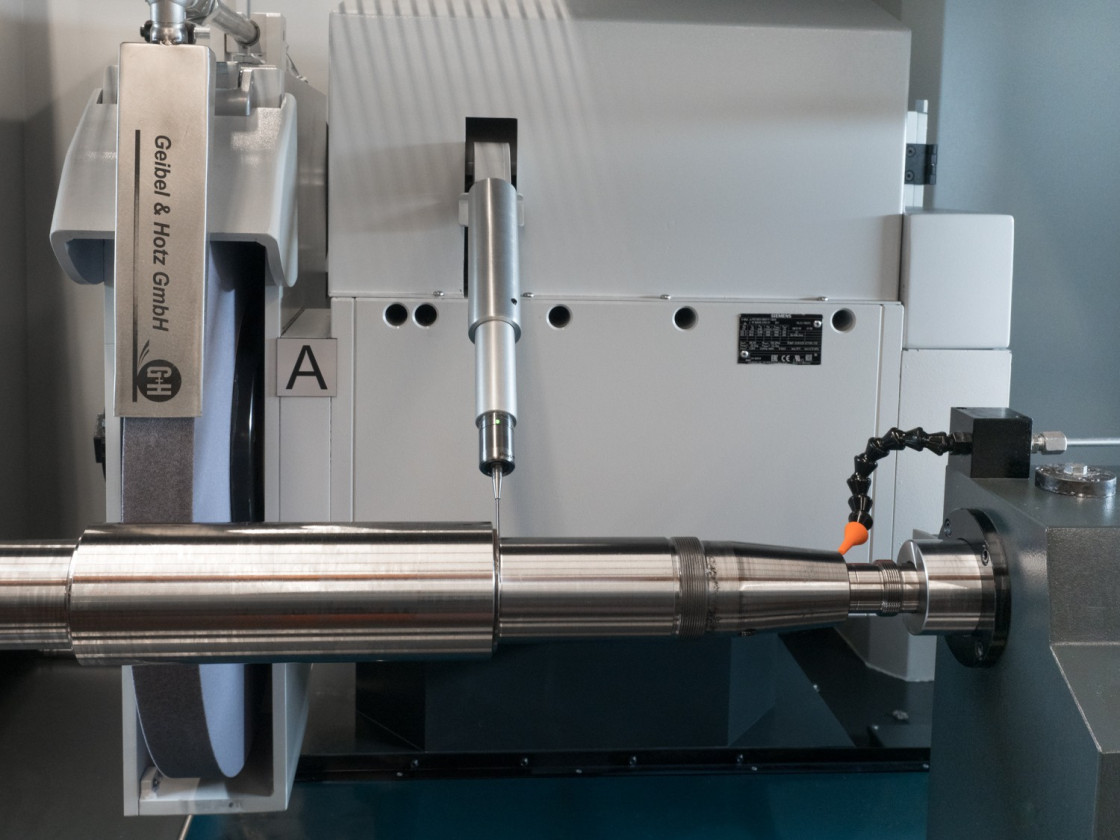

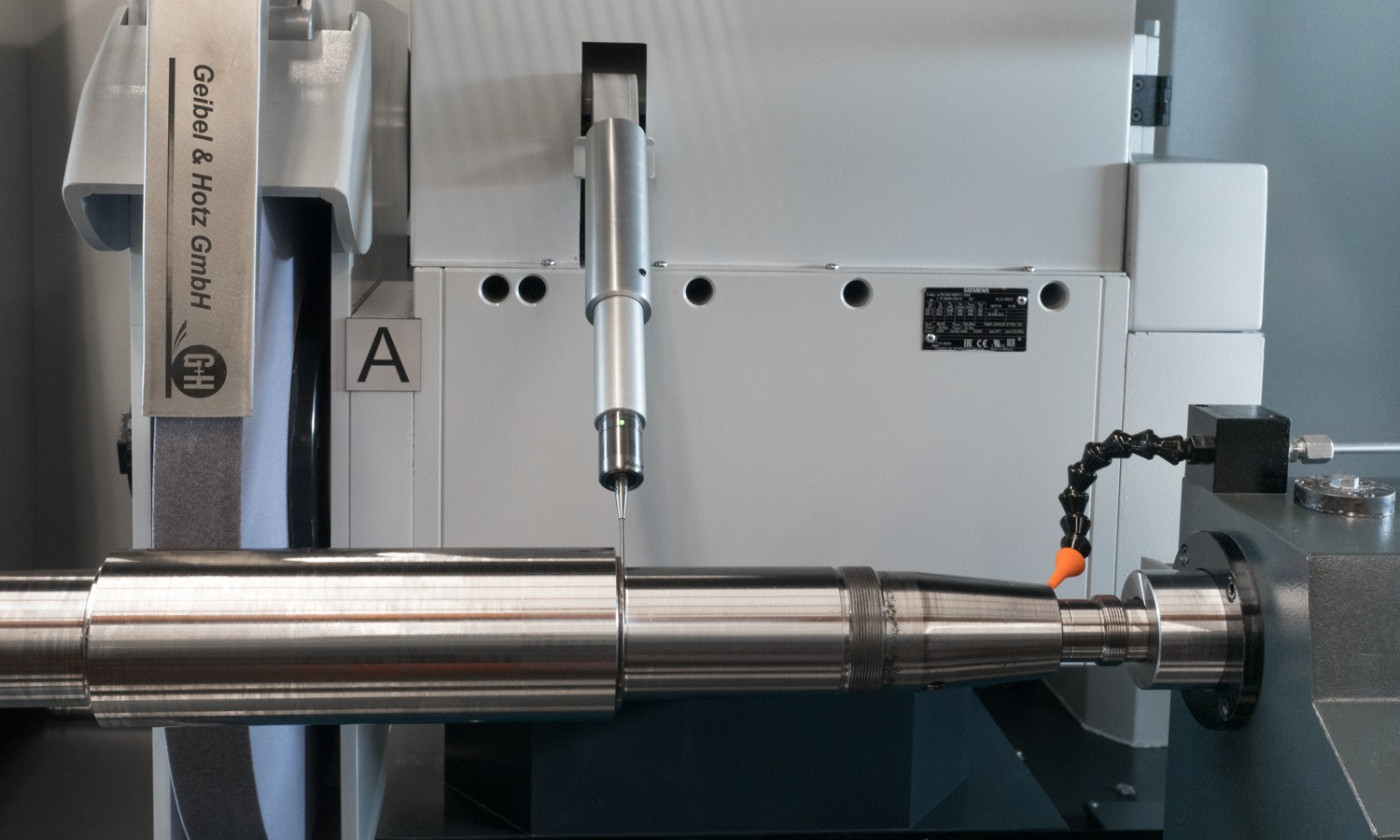

  • Längenmesstaster der Maschinenserie RS C CNC

    Längenmesstaster

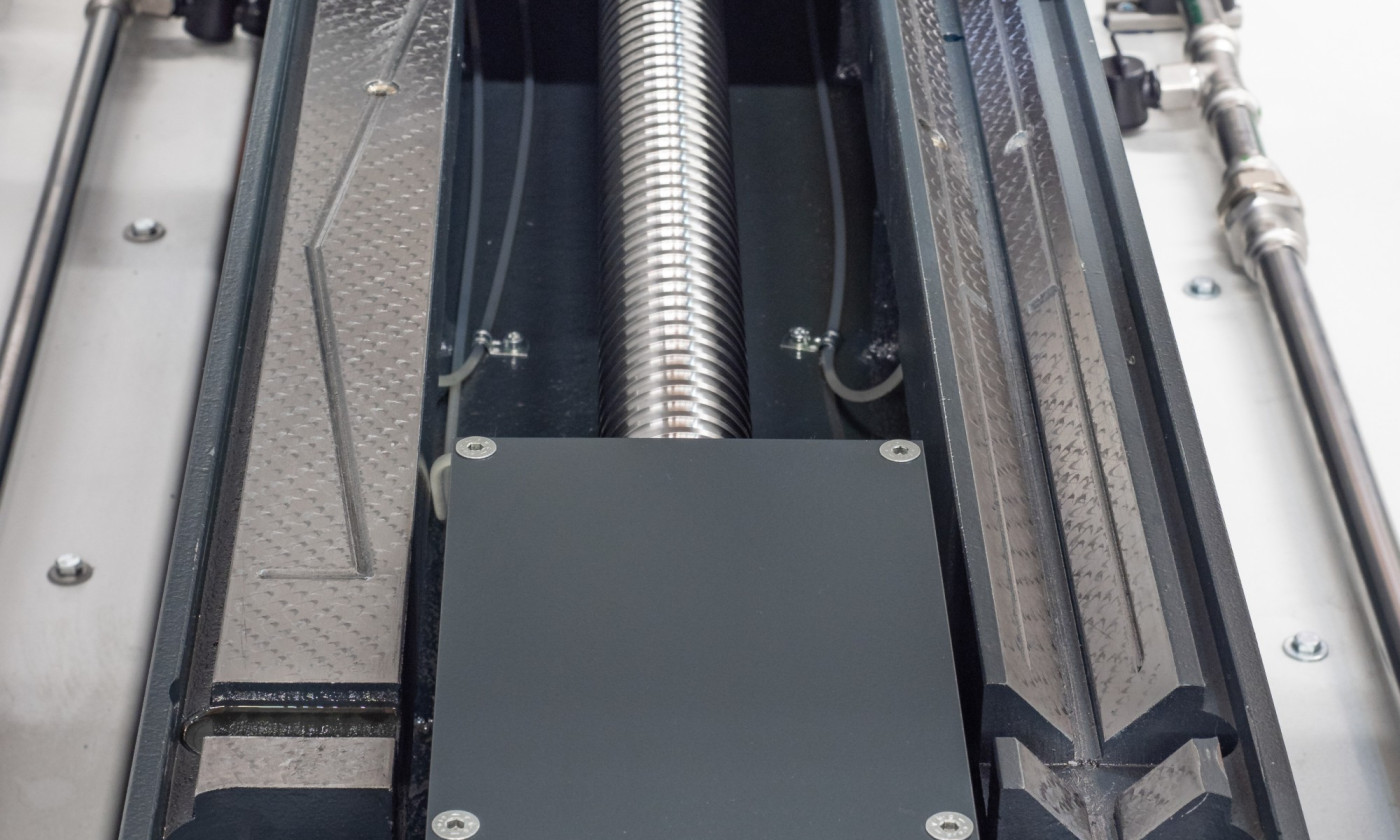

  • Führungsbahnen der Maschinenserie RS C CNC

    V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung

    Hardware

    Stabiler Grundaufbau: Das aufwendig verrippte, schwere Guss-Maschinenbett garantiert exzellente statische und dynamische Steifigkeit sowie eine optimale Vibrationsdämpfung im kontinuierlichen Einsatz.

    Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für maximale Schwingungsdämpfung und höchste Oberflächengüte bei der Rundbearbeitung.

    Hydrodystatische Führungsbahnen (optional): hochdynamsiche Bewegung und Positionierung für z.B. Unrundschleifbearbeitung

    Kugelrollspindeln (X/Z) & Glasmaßstäbe (X): Zustell- und Längsachsen sind standardmäßig mit hochpräzisen Kugelrollspindeln sowie in der X-Achse mit optischen, linearen Glasmaßstäben zur direkten, hochgenauen Positionsrückmeldung ausgestattet (Z-Achse optional).

    Automatische CNC-Achserweiterung (B/C-Achse): Flexibel erweiterbar mit einer vollautomatischen, CNC-gesteuerten B-Achse (stufenlos, schnell und wiederholgenau schwenkbarer Spindelkopf für Außen-, Plan- und Innenschleifspindeln mit einer Positionierung auf 0,001°) sowie einer hochpräzisen C-Achse für das anspruchsvolle Unrundschleifen.

    Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und gewährleistet einen wartungsarmen Betrieb.

    Sichere Vollraumkapselung: Die serienmäßig geschlossene Kabine dämmt Emissionen effektiv ein, sorgt für saubere Luft in der Halle und leistet einen wesentlichen Beitrag zur maximalen Arbeitssicherheit im täglichen Betrieb.

    Flexibles Satelliten-Handrad: Im Einrichtbetrieb lassen sich alle Achsen extrem feinfühlig über ein mobiles Handrad verfahren (wählbare Inkremente: 1 µm, 10 µm oder 100 µm).

    Software

    Eigens entwickelte G+H-Software: Die intuitive, grafisch unterstützte Bedienoberfläche macht die Steuerung der Maschine absolut zukunftssicher. Die Dateneingabe erfolgt komfortabel im direkten Dialog und vollkommen programmierfrei ohne DIN-Code-Kenntnisse. Jeder Parameter wird dabei anschaulich durch Kürzel, Klartext-Hilfezeilen und Grafiken beschrieben.

    Maximierte Zyklenverkettung: Ermöglicht die vollautomatische Verkettung von bis zu 26 unterschiedlichen Schleifoperationen pro Werkstück für komplexe Geometrien und rationelle Fertigungsabläufe.

    Erweitertes Zyklenspektrum: Neben den Standardverfahren stehen hocheffiziente Zyklen für anspruchsvollste Aufgaben (wie Z-Schälschleifen, Unrundbearbeitung oder Gewindeschleifen) bereit. Die vollständige Übersicht aller integrierten Zyklen finden Sie weiter unten in den technischen Daten.

    Grafische Simulation & Kollisionsschutz: Bietet eine präzise Darstellung und Vorab-Simulation des gesamten Schleif- und Abrichtprozesses direkt auf dem Bildschirm zur sicheren Vermeidung von Kollisionen mit dem Abrichter oder dem Werkstück.

    Integrierte Werkstück- und Profildatenbank: Ermöglicht eine festplattenabhängig nahezu unbegrenzte Speicherung von Werkstückprogrammen sowie vordefinierte, digitale Speicherplätze für standardmäßig 100 Schleifscheiben und 40 Abrichter-Profile.

    Automatisches Kontur-Abrichten: Unterstützt komplexe Schleifscheiben-Profile durch integrierte grafische Erstellungshilfen sowie eine automatische, dreidimensionale Kompensation aller Abrichtbeträge.

    Technische Daten

    Maschinengrösse:

    RS 600 C CNC RS 1000 C CNC
    Es können max. 3 und nur Produkte der selben Maschinenart verglichen werden

    Arbeitsbereich

    Standard (Option)
    Spitzenhöhe
    175 mm
    Spitzenweite
    600 mm
    Schleiflänge
    600 mm
    Werkstückgewicht zwischen Spitzen
    100 kg
    Belastung der Werkstückspindel beim Fliegendschleifen
    40 Nm

    X-Achse Zustellbewegung

    Standard (Option)
    Zustellgeschwindigkeit max.
    8.000 mm/min

    Z-Achse Tischbewegung

    Standard (Option)
    Tischgeschwindigkeit max.
    12000 mm/min

    C-Achse Werkstückspindelstock

    Standard (Option)
    Drehzahl
    0 – 600 min -1
    Aufnahmekegel
    MK 4 / KK5

    B-Achse

    Standard (Option)
    Schwenkbereich
    (270°, stufenlos)

    Schleifspindel

    Standard (Option)
    Leistung Schleifspindelmotor mit Wasserkühlung
    7,5 kW
    Schnittgeschwindigkeit max.
    35 m/s (50 | 63 m/s)
    Schleifscheibe
    500 x 50 x 203,2 mm
    Planschleifscheibe rechts
    (250 x 30 x 127 mm)
    Innenschleifspindel
    (100 mm)

    Reitstock

    Standard (Option)
    Aufnahmekegel
    MK 4
    Werkstück-Spannung
    Feder, manueller Rückzug

    Schleifoperationen

    Standard (Option)
    X-Einstechschleifen
    Z-Einstechschleifen
    Schrägeinstechschleifen
    Längsschleifen
    Multi-X-Einstechen
    Schrägoszillation
    Schleifen beliebiger freier Konturen
    ()
    Unrund-Schleifen
    ()
    Schleifen beliebiger Konen
    Pendelschleifen in X-Richtung
    Innenschleifen
    ()
    Gewindeschleifen
    ()
    Operationen pro Werkstück
    26
    Anzahl Speicherung Werkstücke
    beliebig

    Netzwerkanbindung

    Standard (Option)
    Interne Datenspeicherung
    Ferndiagnose
