Eckdaten
Maschinentyp: Präzisions-Rundschleifmaschine
Steuerung: Siemens SINUMERIK ONE Touch-CNC
Schleifbereich: Maximale Spitzenweite von 4.000 mm und 300 mm Spitzenhöhe (max. 800 kg Werkstückgewicht)
Einsatzfokus: Komplexe Konturbearbeitung und vollautomatisches Profilschleifen von Führungswellen und Walzen.
Bilder
-

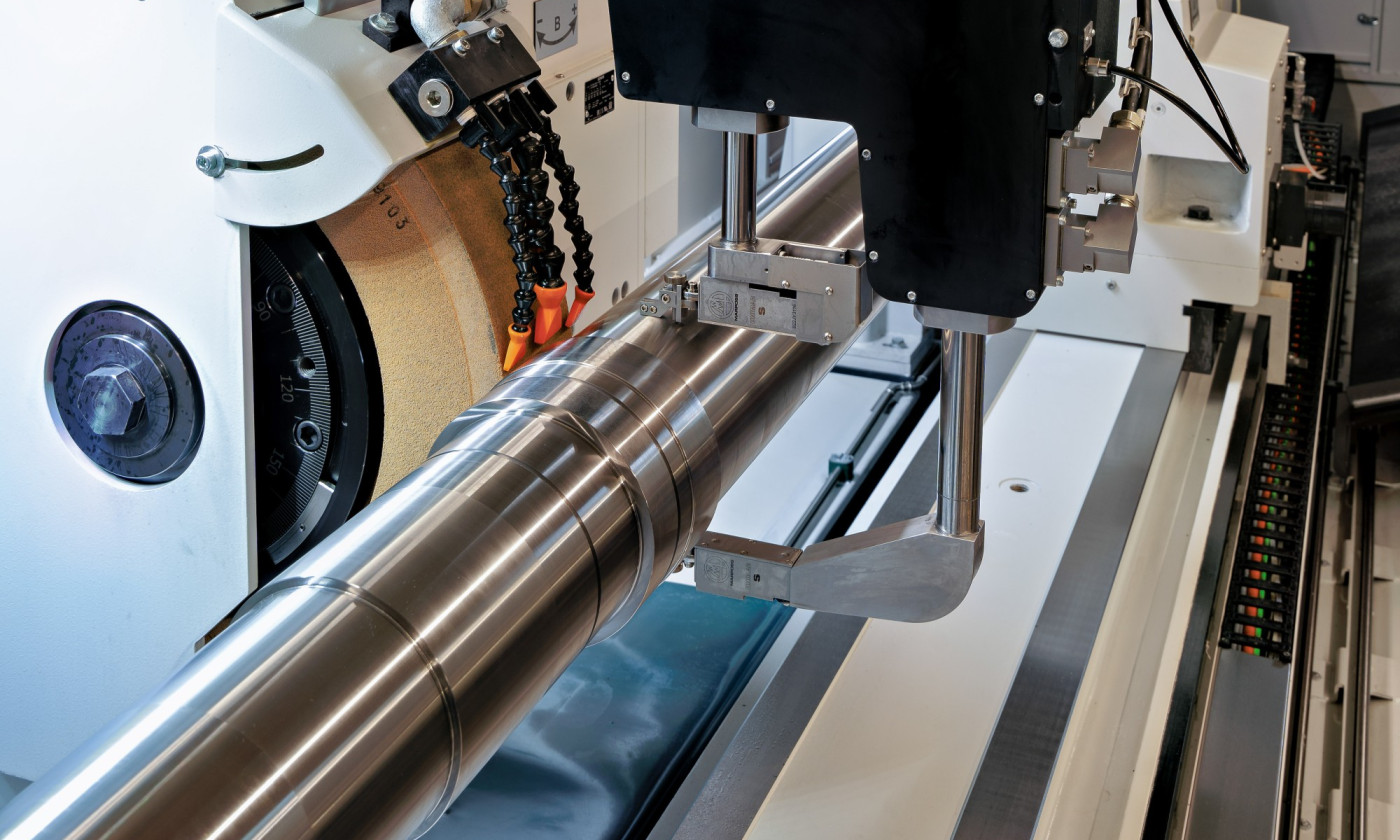

Inprozessmesssystem
-

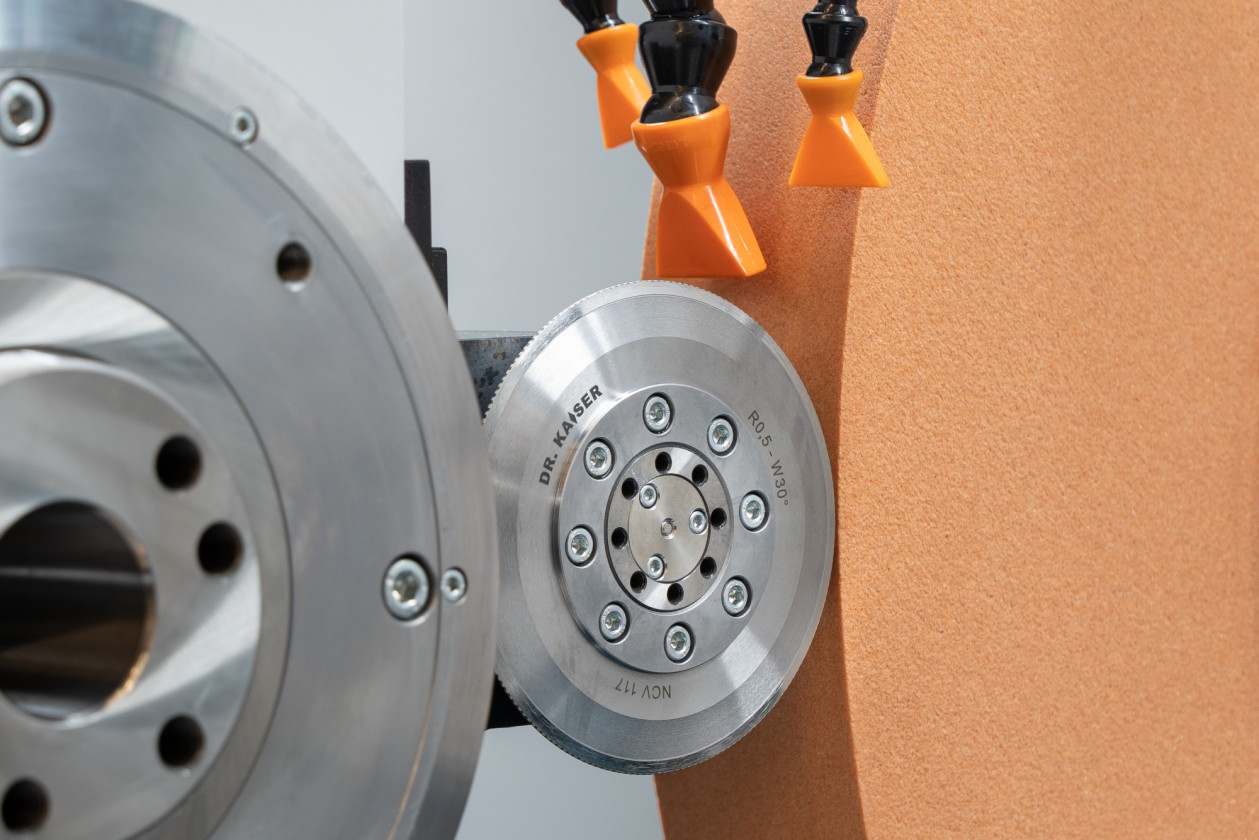

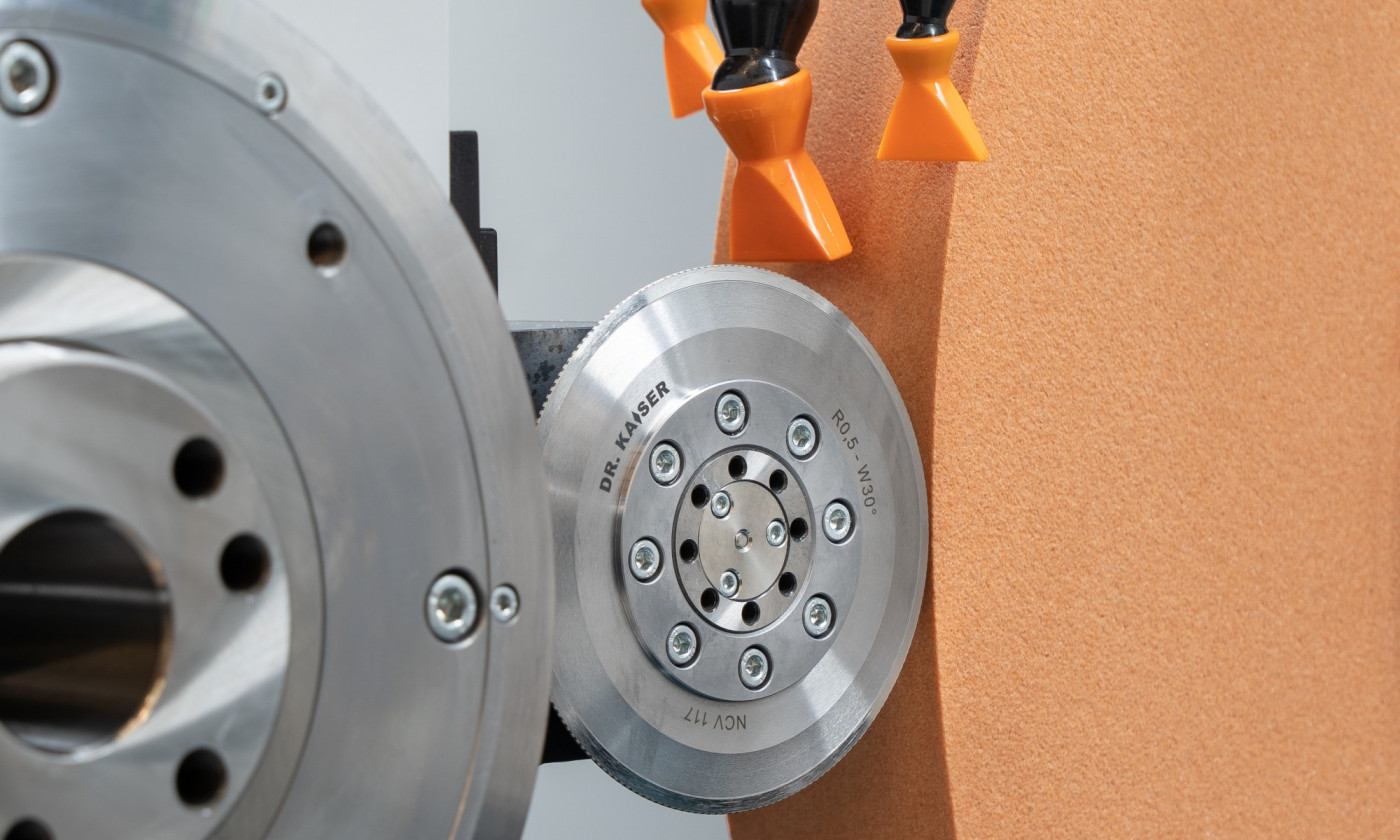

Abrichtspindel
-

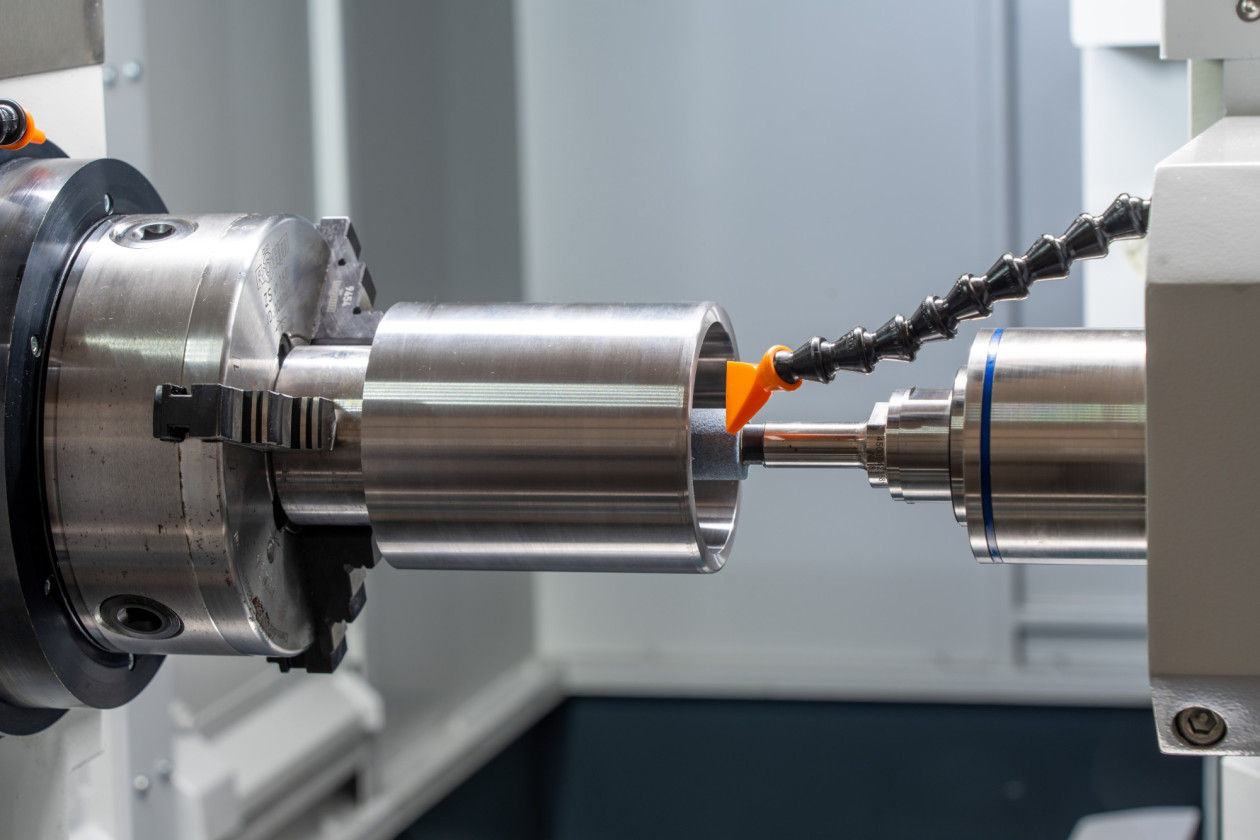

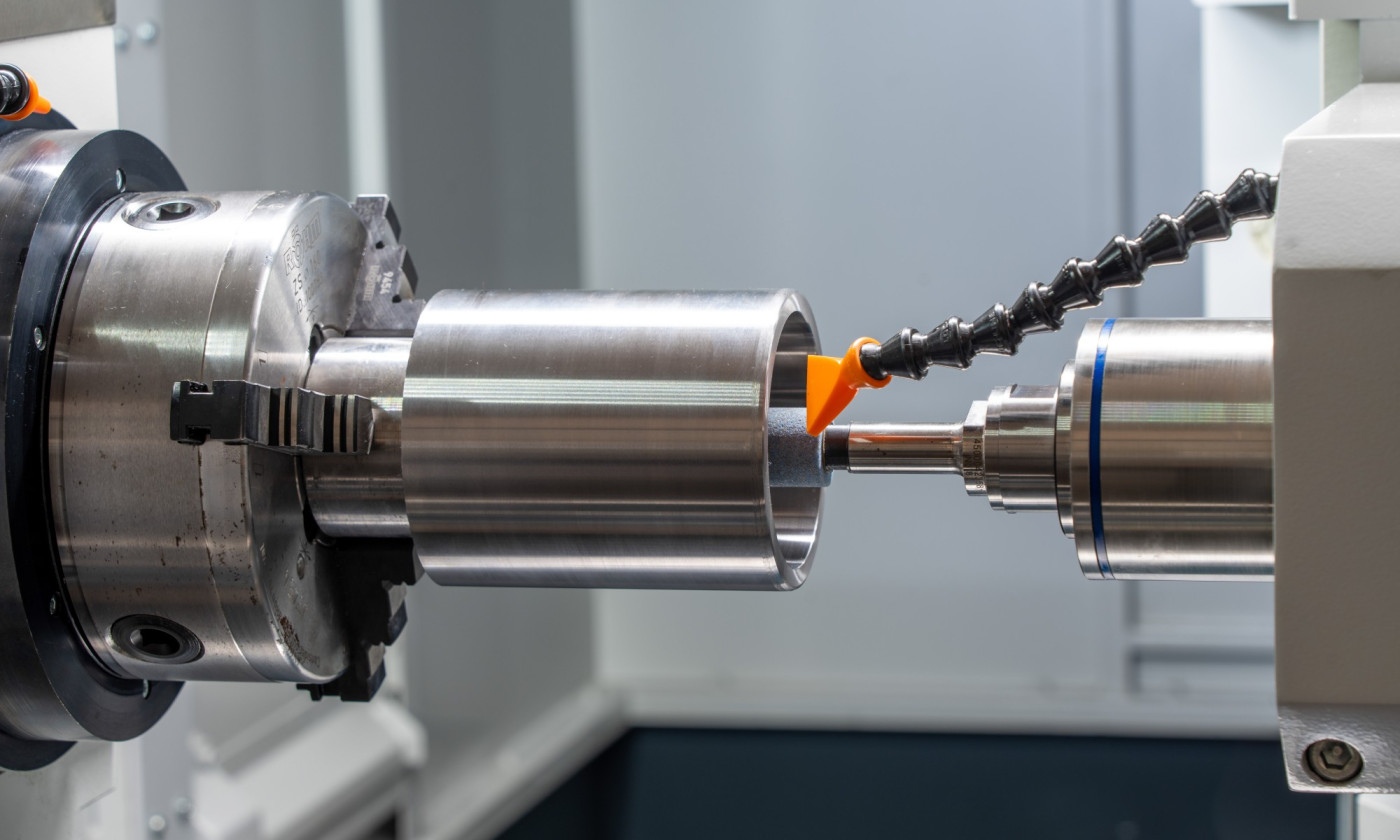

Innenschleifen
-

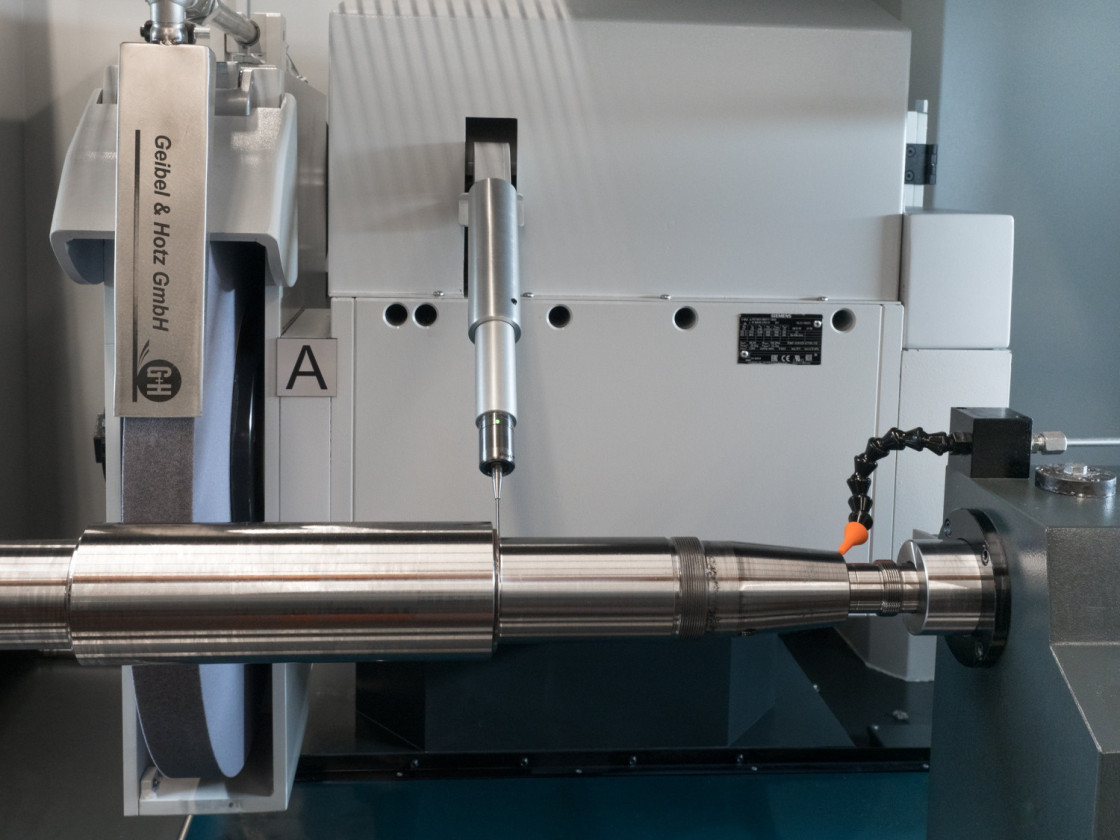

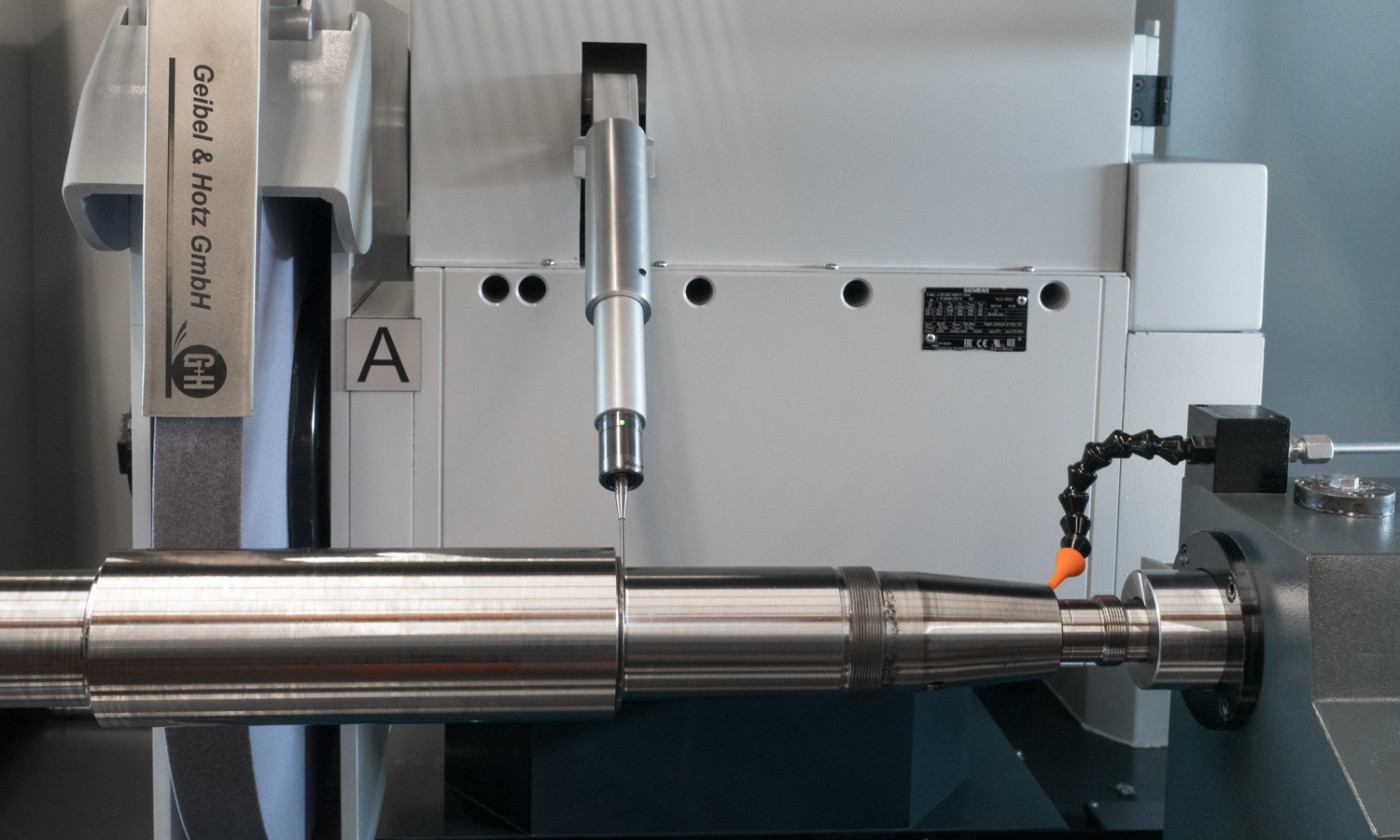

Längenmesstaster
-

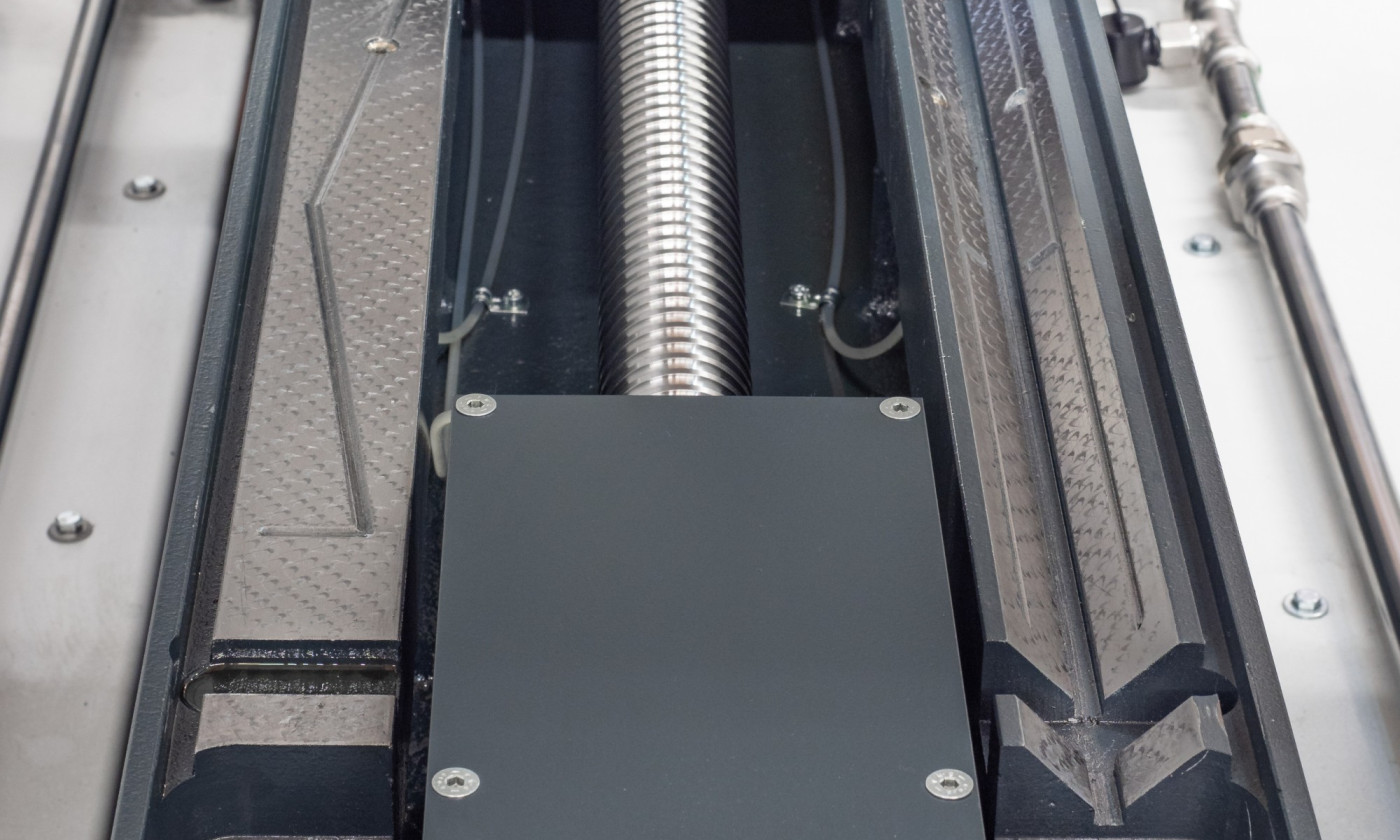

V-Flach-Gleitbahnen mit TURCITE-B®-Beschichtung
Hardware
Stabiler Grundaufbau: Das aufwendig verrippte, schwere Guss-Maschinenbett garantiert exzellente statische und dynamische Steifigkeit sowie eine optimale Vibrationsdämpfung im kontinuierlichen Einsatz.
Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für maximale Schwingungsdämpfung und höchste Oberflächengüte bei der Rundbearbeitung.
Hydrodystatische Führungsbahnen (optional): hochdynamsiche Bewegung und Positionierung für z.B. Unrundschleifbearbeitung
Kugelrollspindeln (X/Z) & Glasmaßstäbe (X): Zustell- und Längsachsen sind standardmäßig mit hochpräzisen Kugelrollspindeln sowie in der X-Achse mit optischen, linearen Glasmaßstäben zur direkten, hochgenauen Positionsrückmeldung ausgestattet (Z-Achse optional).
Automatische CNC-Achserweiterung (B/C-Achse): Flexibel erweiterbar mit einer vollautomatischen, CNC-gesteuerten B-Achse (stufenlos, schnell und wiederholgenau schwenkbarer Spindelkopf für Außen-, Plan- und Innenschleifspindeln mit einer Positionierung auf 0,001°) sowie einer hochpräzisen C-Achse für das anspruchsvolle Unrundschleifen.
Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und gewährleistet einen wartungsarmen Betrieb.
Sichere Vollraumkapselung: Die serienmäßig geschlossene Kabine dämmt Emissionen effektiv ein, sorgt für saubere Luft in der Halle und leistet einen wesentlichen Beitrag zur maximalen Arbeitssicherheit im täglichen Betrieb.
Flexibles Satelliten-Handrad: Im Einrichtbetrieb lassen sich alle Achsen extrem feinfühlig über ein mobiles Handrad verfahren (wählbare Inkremente: 1 µm, 10 µm oder 100 µm).
Software
Eigens entwickelte G+H-Software: Die intuitive, grafisch unterstützte Bedienoberfläche macht die Steuerung der Maschine absolut zukunftssicher. Die Dateneingabe erfolgt komfortabel im direkten Dialog und vollkommen programmierfrei ohne DIN-Code-Kenntnisse. Jeder Parameter wird dabei anschaulich durch Kürzel, Klartext-Hilfezeilen und Grafiken beschrieben.
Maximierte Zyklenverkettung: Ermöglicht die vollautomatische Verkettung von bis zu 26 unterschiedlichen Schleifoperationen pro Werkstück für komplexe Geometrien und rationelle Fertigungsabläufe.
Erweitertes Zyklenspektrum: Neben den Standardverfahren stehen hocheffiziente Zyklen für anspruchsvollste Aufgaben (wie Z-Schälschleifen, Unrundbearbeitung oder Gewindeschleifen) bereit. Die vollständige Übersicht aller integrierten Zyklen finden Sie weiter unten in den technischen Daten.
Grafische Simulation & Kollisionsschutz: Bietet eine präzise Darstellung und Vorab-Simulation des gesamten Schleif- und Abrichtprozesses direkt auf dem Bildschirm zur sicheren Vermeidung von Kollisionen mit dem Abrichter oder dem Werkstück.
Integrierte Werkstück- und Profildatenbank: Ermöglicht eine festplattenabhängig nahezu unbegrenzte Speicherung von Werkstückprogrammen sowie vordefinierte, digitale Speicherplätze für standardmäßig 100 Schleifscheiben und 40 Abrichter-Profile.
Automatisches Kontur-Abrichten: Unterstützt komplexe Schleifscheiben-Profile durch integrierte grafische Erstellungshilfen sowie eine automatische, dreidimensionale Kompensation aller Abrichtbeträge.
Technische Daten
Maschinengrösse:
Arbeitsbereich
Standard (Option)- Spitzenhöhe
- 300 mm
- Spitzenweite
- 4.000 mm
- Schleiflänge
- 4.000 mm
- Werkstückgewicht zwischen Spitzen
- 800 kg
- Belastung der Werkstückspindel beim Fliegendschleifen
- 200 Nm
X-Achse Zustellbewegung
Standard (Option)- Zustellgeschwindigkeit max.
- 8.000 mm/min
Z-Achse Tischbewegung
Standard (Option)- Tischgeschwindigkeit max.
- 6000 mm/min
C-Achse Werkstückspindelstock
Standard (Option)- Drehzahl
- 0 – 300 min -1
- Aufnahmekegel
- MK 5 / KK 6
B-Achse
Standard (Option)- Schwenkbereich
- (270°, stufenlos)
Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor mit Wasserkühlung
- 15 kW
- Schnittgeschwindigkeit max.
- 35 m/s (50 | 63 m/s)
- Schleifscheibe
- 600 x 80 x 304,8 mm
- Planschleifscheibe rechts
- (300 x 40 x 127 mm)
- Innenschleifspindel
- (100 mm)
Reitstock
Standard (Option)- Aufnahmekegel
- MK 5
- Werkstück-Spannung
- Feder, hydraulischer Rückzug
Schleifoperationen
Standard (Option)- X-Einstechschleifen
- Z-Einstechschleifen
- Schrägeinstechschleifen
- Längsschleifen
- Multi-X-Einstechen
- Schrägoszillation
- Schleifen beliebiger freier Konturen
- ()
- Unrund-Schleifen
- ()
- Schleifen beliebiger Konen
- Pendelschleifen in X-Richtung
- Innenschleifen
- ()
- Gewindeschleifen
- ()
- Operationen pro Werkstück
- 26
- Anzahl Speicherung Werkstücke
- beliebig
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
