Eckdaten
Maschinentyp: Flachschleifmaschine mit vertikaler Schleifspindel und Segment-Schleifscheibe
Steuerung: Rechner-programmierbare Steuerung mit eigens entwickelter G+H-Software
Schleifbereich: Schleiflängen von 1.000 mm, Schleifbreite von 400 mm, Schleifhöhen bis 400 mm und maximale Tischbelastungen von 1.380 kg
Einsatzfokus: Wirtschaftlicher und hoher Materialabtrag bei großflächigen Bauteilen im flexiblen Werkstatteinsatz.
Bilder
-

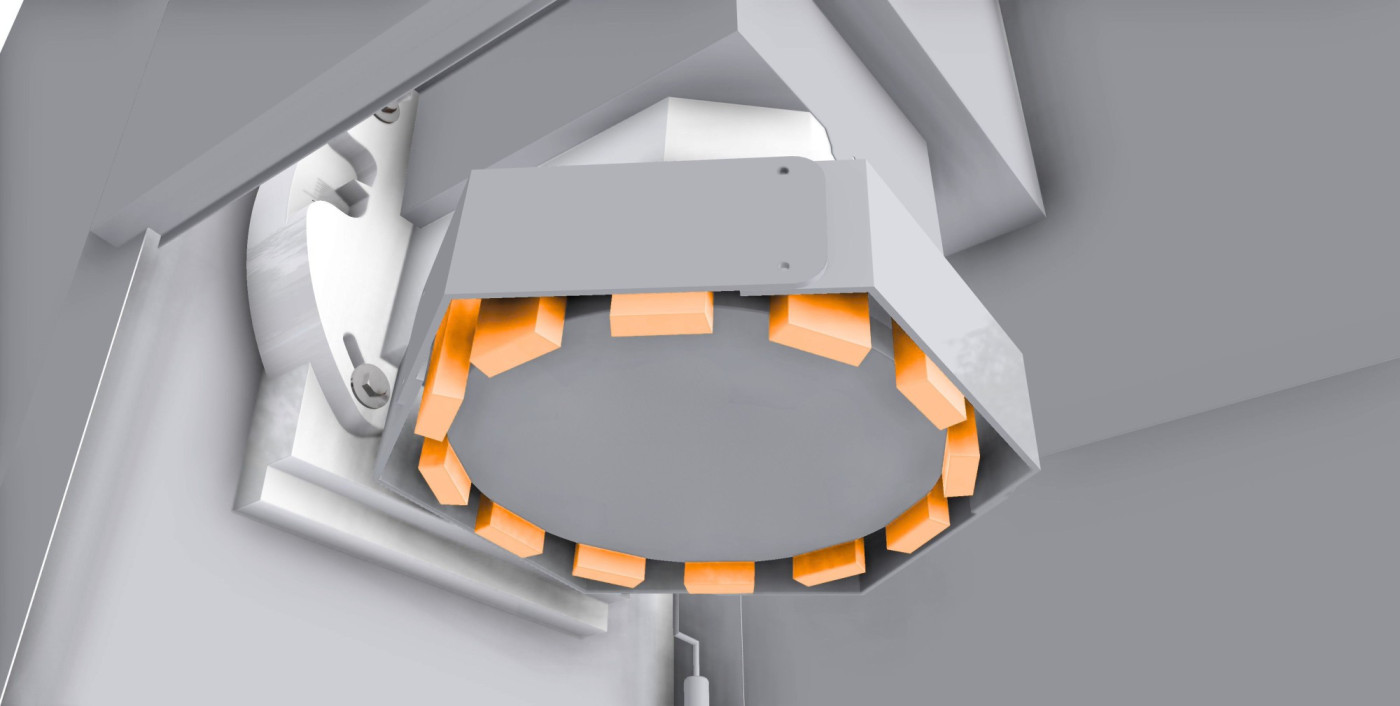

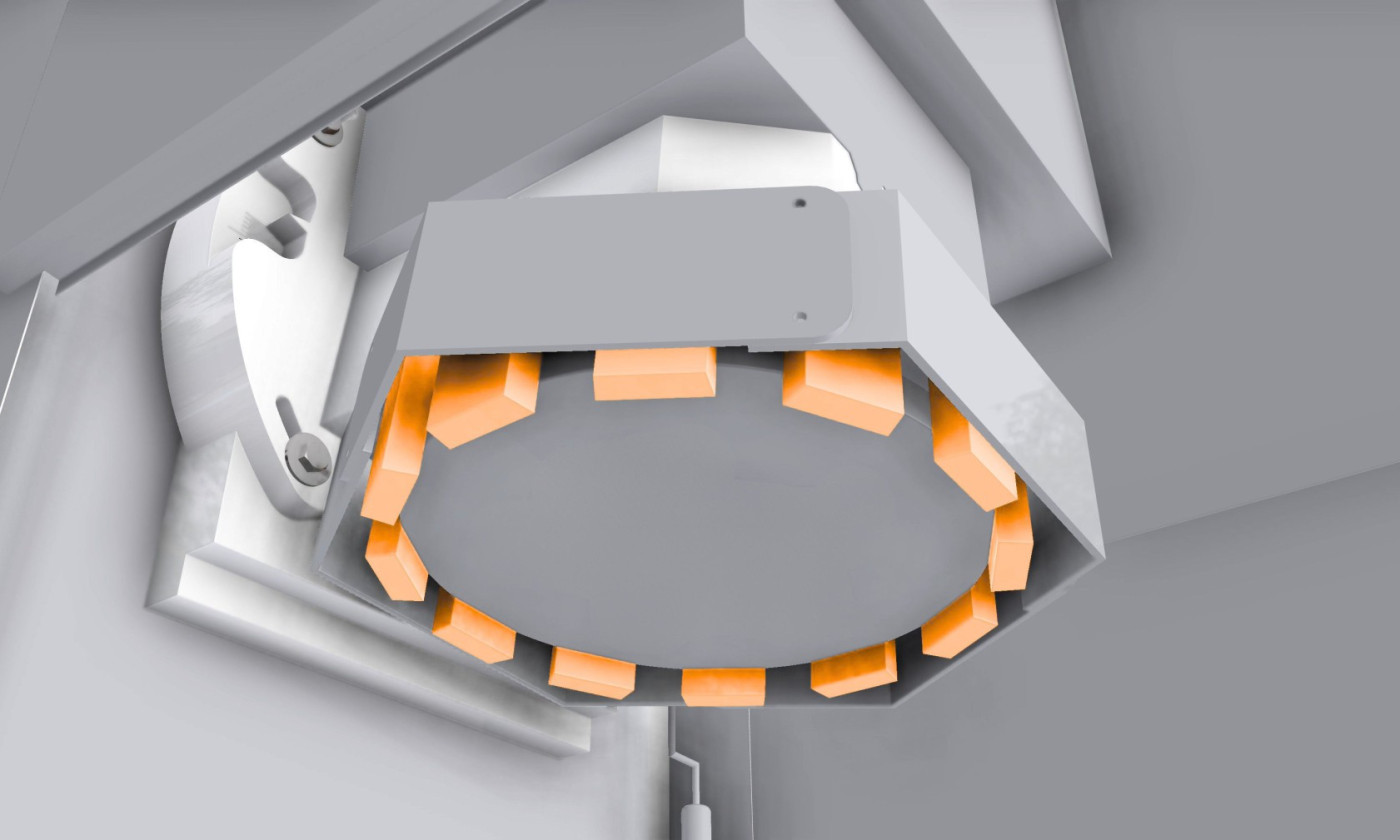

Segmentschleifkopf
Hardware
Stabiler Grundaufbau: Das Maschinenbett in bewährter Guss-Konstruktion verfügt über eine aufwendige Verrippung – für maximale Steifigkeit und optimale Dämpfungseigenschaften.
Präzise Führungsbahnen: Alle Linearführungen sind als V-Flach-Gleitbahnen ausgeführt. Die geschliffene und handgeschabte Gussseite sorgt in Kombination mit einer TURCITE-B®-Beschichtung für exzellente Dämpfung.
Wälzring-Gewindetrieb: Der elektromechanische Tischantrieb besitzt einen Wälzring-Gewindetrieb als Übertragungselement. Dieser Antrieb ermöglicht flexible Tischgeschwindigkeiten zwischen 2 und 20.000 mm/min.
Sichere Vollraumkapselung: Schützt Bediener und Umwelt und sorgt für höchste Luftqualität in der Halle. Da die serienmäßig geschlossene Bauweise den unbedenklichen Einsatz maximaler Bearbeitungsparameter erlaubt, profitieren Sie direkt von schnelleren Prozessen.
Automatische Zentralschmierung: Ein vollautomatisches Umlaufschmiersystem versorgt die Führungsbahnen und Bewegungselemente aller Achsen kontinuierlich mit Schmieröl und gewährleistet einen wartungsarmen Betrieb.
Flexibles Satelliten-Handrad: Im Einrichtbetrieb lässt sich die Maschine komfortabel und feinfühlig über ein elektrisches Handrad am Bediensatelliten verfahren.
Software
Eigens entwickelte G+H-Software: Die dialoggeführte Bedienoberfläche zeichnet sich durch eine einfache Bedienbarkeit und klare Struktur aus – perfekt für flexible Werkstattbedingungen oder wechselnde Bediener. Die Dateneingabe erfolgt absolut unkompliziert im direkten Dialog, wobei geometrische Daten numerisch oder im zeitsparenden Teach-In-Verfahren eingegeben werden können.
Präzise Achszustellung: Die Schleifzustellung erfolgt für höchste Prozesssicherheit wahlweise vollautomatisch direkt im Ablauf oder für manuelle Einricht- und Anpassarbeiten über ein feinfühliges elektrisches Handrad.
Technische Daten
Maschinengrösse:
Arbeitsbereich
Standard (Option)- Schleiflänge
- 1.000 mm
- Schleifbreite
- 400 mm
- Schleifhöhe
- 200 mm (400 mm)
- Tischbelastung
- 1.380 kg
X-Achse Drehbewegung Arbeitstisch
Standard (Option)- Tischlängshub
- 20 – 1.850 mm
- Tischgeschwindigkeit max.
- 20 m/min
Y-Achse Senkrechtbewegung
Standard (Option)- Abstand Tisch bis Schleifscheibe
- 180 – 400 mm (180 – 600 mm)
- Senkrechtgeschwindigkeit max.
- 4.000 mm/min
C-Achse Schleifspindel
Standard (Option)- Leistung Schleifspindelmotor
- 20 kW
- Schnittgeschwindigkeit max.
- 25 m/s
- Segment-Schleifscheibe
- Ø 420 mm
Schleifoperationen
- Planschleifen
- Operationen pro Werkstück
- 1
- Anzahl Speicherung Werkstücke
- 1
Netzwerkanbindung
Standard (Option)- Interne Datenspeicherung
- Ferndiagnose
