Präzisions- Rundschleif­maschine

Baureihe CNC


Die Präzisions- Rundschleifmaschine mit CNC-Steuerung basiert auf der bewährten SINUMERIK 840 D Solution Line. Die eigens entwickelte Bedienoberfläche erlaubt die Eingabe aller Geometrie- und Prozessdaten im Dialogverfahren. Geometrische Daten lassen sich als Absolutmaße oder im Teach-In-Verfahren eingeben. Für Einzelteile oder Anpassarbeiten lassen sich alle Maschinenachsen komfortabel mittels eines elektrischen Handrades bedienen.

Bitte wählen Sie für spezifische Maschinendaten einen Typen aus:

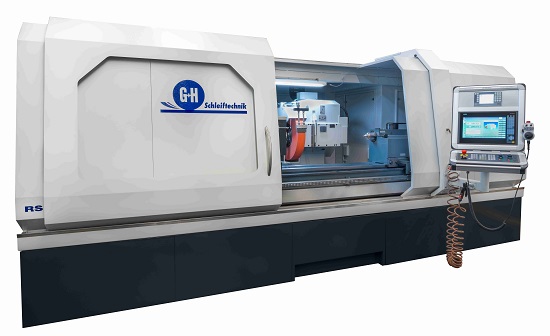

Repräsentatives Bild einer Rundschleif­maschine der Baureihe CNC

Besonderheiten


Steuerung

Die Steuerung basiert auf der bewährten SINUMERIK 840 D Solution Line. Die eigens entwickelte Bedienoberfläche erlaubt die Eingabe aller Geometrie- und Prozessdaten im Dialogverfahren. Geometrische Daten lassen sich als Absolutmaße oder im Teach-In-Verfahren eingeben. Für Einzelteile oder Anpassarbeiten lassen sich alle Maschinenachsen komfortabel mittels eines elektrischen Handrades bedienen.


Karteikasten

Die Daten beliebig vieler Werkstücke, von bis zu 100 Schleifscheiben und 40 Abrichtern werden einfach und übersichtlich in virtuellen Karteikästen verwaltet.


Schleifzyklen

Es steht eine Vielzahl an Schleifzyklen zur Verfügung. Zur Bearbeitung eines Werkstückes lassen sich bis zu 26 Zyklen miteinander verknüpfen.


Zylindrizitäts-Fehler-Korrektur

Die Zylindrizitäts-Fehler-Korrektur erfolgt für alle abrichtbaren Schleifscheiben präzise programmgesteuert.


Abrichten

Das Abrichten erfolgt vom Werkstückspindelstock oder vom Reitstock. Abrichtbeträge werden automatisch kompensiert. Optional sind andere Abrichtvorrichtungen wie z.B. Abrichtspindeln integrierbar. Es stehen verschiedene Abricht- strategien in der Steuerung zur Verfügung. Mit Hilfe des integrierten CAD-Programmes (Option) lassen sich Schleifscheibenkonturen komfortabel erzeugen. Ein Import vorhandener CAD-Daten ist damit ebenfalls möglich.


Längenmess-Taster

Mit dem Längenmess-Taster kann die Position des Werkstückes in der Maschine bestimmt werden.
